[TIP] 직선 연장 좌표 기능 활용하는 방법

안녕하세요! (주)모드뷰 기술지원팀입니다.

오늘은 직선 연장 좌표 기능을 활용하는 방법에 대해 알아보겠습니다.

1. 직선 연장하여 좌표값 측정하는 방법

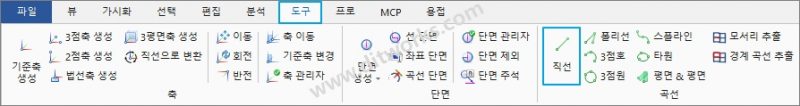

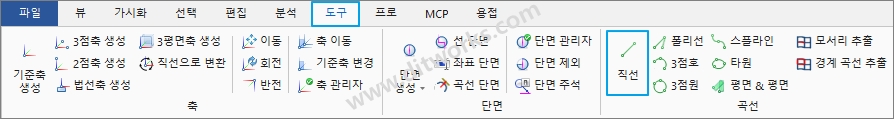

1) [ “ 도구 “ 메뉴 -> 직선 ] 기능을 실행합니다.

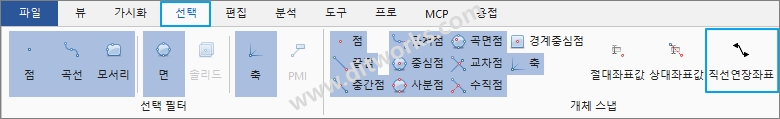

2) [ “ 선택 “ 메뉴 -> 직선 연장 좌표 ] 기능을 실행합니다.

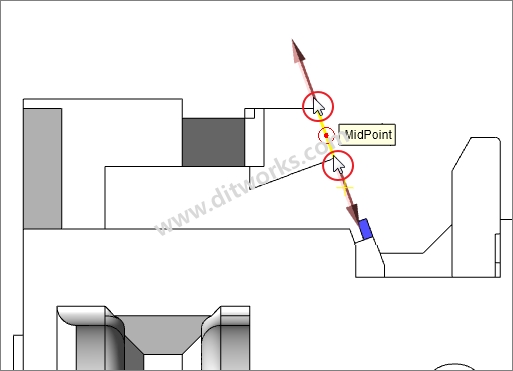

3) 직선을 연장 좌표의 방향을 설정합니다.
* 직선 연장 좌표의 방향성은 선택한 엣지의 중심점 기준으로 방향성이 설정됩니다. *

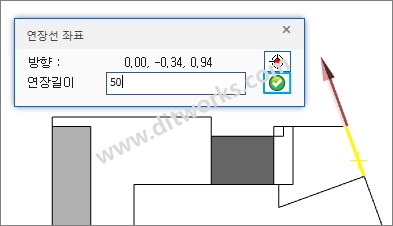

4) 연장 길이를 입력한 후 확인 버튼을 선택합니다.

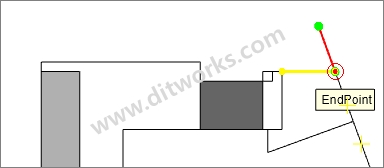

5) 연장된 직선을 방향성을 설정한 엣지를 선택하여 직선을 생성합니다.

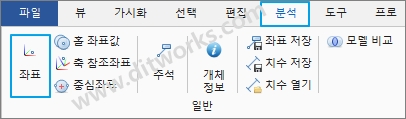

6) [ “ 분석 “ 메뉴 -> 좌표 ] 기능을 실행합니다.

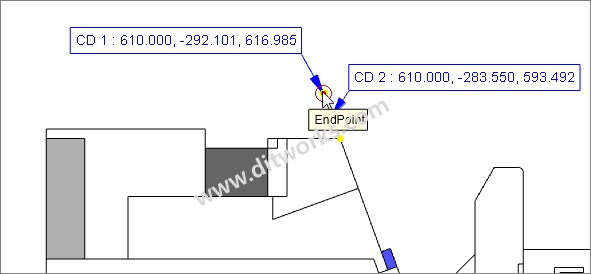

7) 연장된 직선의 스냅 포인트를 선택 시 좌표 값이 나타나는 것을 확인할 수 있습니다.

* 직선 연장 좌표를 이용하여 작업자가 연장한 라인의 좌표값을 확인할 수 있으며, 가공 공구의 시작 좌표점으로 활용하여 사용할 수 있습니다.*
