: 3D WorkSpace는 3D/2D 웹뷰어 솔루션입니다. 모든 3D/2D 뷰어기능을 서버에서 작업하여 Client에는 화면 정보만 이미지로 전송하는 제품으로,
사용자 장비에는 원본파일을 전혀 다운로드하지 않고 어떠한 프로그램의 설치도 필요없이 단지 웹 브라우저만 있으면 3D/2D 뷰어 기능을 모두 사용할 수 있는 웹 뷰어 입니다.
PC, 태블릿, 스마트폰, Mac등의 다양한 장비에서 3D/2D뷰어를 사용할 수 있는 제품이며, 단일제품으로 구축하거나 “PLM / PDM / 도면관리”등의 기간시스템에 API형태로 적용도 가능합니다.
– 사용자 PC에 원본 파일을 받지 않도록 도면보안을 강화하는 업체
– PC뿐만 아니라 태블릿, 스마트폰으로도 3D/2D 도면을 보고 싶은 업체
– 사용자 PC에 3D/2D CAD뷰어를 각각 설치하여 유지보수에 문제가 많이 발생하는 업체…

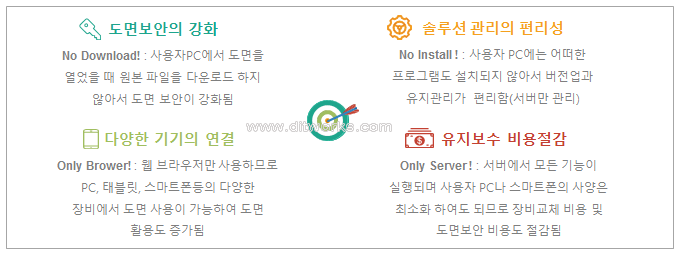

- 도면보안의 강화 ( No Download! )
– 다양한 기기의 연결 ( Only Brower! )
– 솔루션 관리의 편리성 ( No Install! ) – 유지보수 비용의 절감( Only Server! )

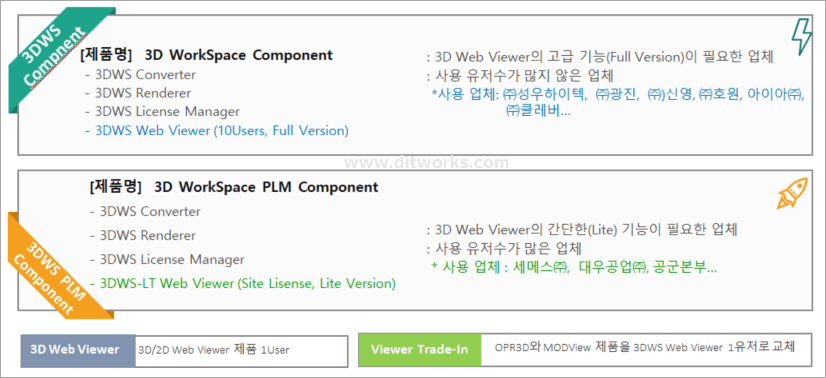

– 3D WorkSpace 단일 제품으로 구축
– PLM/PDM/도면관리 솔루션등의 기간시스템에 API로 적용
– 기 구입한 MODView나 OPR3D를 3D/2D 뷰어로 사용하여 시스템 재구축
한진국 영업대표: 010-2052-7070 ,  sales@ditworks.com
안세웅 차장: 010-9059-0604 , swahn@ditworks.com
한영규 과장/남부지사: 010-9966-9624 , young@ditworks.com
데모 동영상 보기

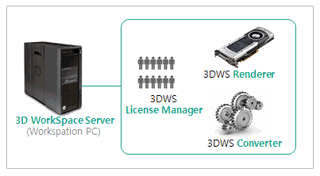

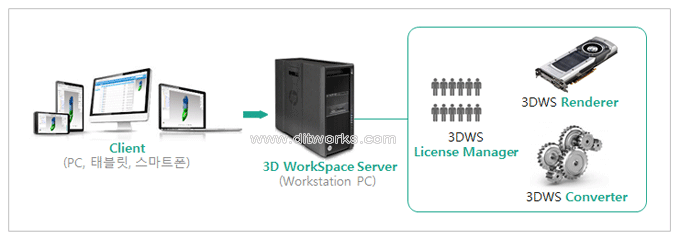

3D Workspas의 모듈 소개 #1: License Manager 모듈 / Converter 모듈 / Render 모듈 – 3D WorkSpace의 핵심 기능 수행

  • License Manager 모듈 : 사용자별 분산 처리 및 Web Viewer 수량 관리 기능 수행
  • Converter 모듈 : CAD 원본 파일을 3D WorkSpace 전용 파일로 자동 변환하는 기능 수행(파일 압축 저장)
    (지원 캐드 종류: CATIA V5/V6/V4, UG NX, Creo(Pro-e), SolidWorks, Inventor, SolidEdge…)
  • Renderer 모듈 : 웹 뷰어에서 요청한 랜더링 작업 및 모든 뷰어 기능 지원 수행

3D Workspas의 모듈 소개 #2 : Web Manger 모듈 – 파일/폴더 등록 및 관리 기능 담당

  • 설계 데이터 변환 옵션 지원 (변환 정밀도, 디스플레이 상태등)
  • 미리보기 및 검색 지원
  • Project별 관리 기능 지원 (생성, 이동, 삭제)
  • 파일 업데이트 관리 (버전 업데이트 지원)
  • 사용자별 개별 옵션 저장 지원

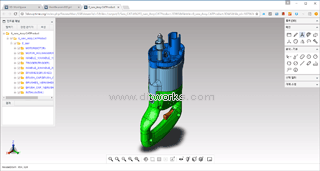

3D Workspas의 모듈 소개 #3 : Web Viewer 모듈 – 3D/2D CAD 웹뷰어 기능 수행

  • 웹 브라우저를 이용해서, 3D/2D CAD Data Viewing 가능
  • WEB Browser가 작동하는 환경에서 사용가능(Mac, 스마트폰, 테블릿…)
  • 지원 Browser : Internet Explorer, Chrome, Safari, Opera, Firefox (추천 : Chrome)
  • PLM S/W Embedding 지원
  • PLM Browser을 이용한 Embedding 지원
  • Java Script와 URL Address를 이용한 CAD Model Viewing

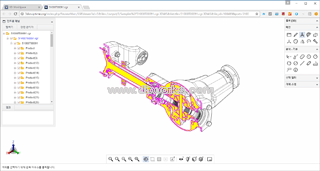

3D WorkSpace의 Web Viewer 상세 기능 소개 #1 : 다양한 디스플레이 방법 지원

  • 일반 화면 디스플레이(Shade/Shade with edge/Wireframe/그림자(Shadow)/반사면 표시(Plane Reflection)/실루엣 표시)
  • Show / No Show mode 지원
  • Clipping view(가상단면) 기능 지원
  • 그리드(Grid) 라인 표시

3D WorkSpace의 Web Viewer 상세 기능 소개 #2 : 다양하고 정확한 3D 측정 기능

  • 좌표 측정(일반 좌표 측정, 상대 좌표 측정)
  • 길이 측정(여러 곡선을 선택하여 길이 측정/직선, 스플라인등 다양한 지오메트리 지원)
  • 거리 측정(2점간의 거리 측정, 최단 거리 측정)
  • 센터 측정 (원 센터 측정, 3점 센터 측정, 홀 센터 측정)
  • 분석 (면적, 체적, 무게, 바운딩 박스(외곽크기))

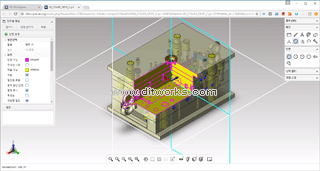

3D WorkSpace의 Web Viewer 상세 기능 소개 #3 : 강력한 3D 단면 기능

  • 평면단면 (YZ, ZX, XY 평면 단면, 최대 3개의 평면 단면 지원)
  • 법선단면 (선택한 면의 법선 방향 단면 생성)
  • 축단면 (선택한 축 방향 단면 생성)
  • 선단면 (선택한 경로선으로 단면 생성)
  • 좌표단면 (사용자 입력값에 의한 단면)
  • 단면관리자 (단면 2D 투영 및 단면 파일 내보내기(IGES, DWG/ DXF로 저장))

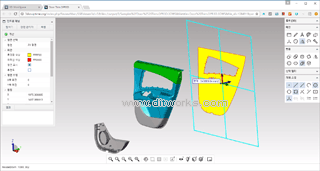

3D WorkSpace의 Web Viewer 상세 기능 소개 #4 : 3D 변환 기능

  • 이동, 복사, 평행이동, 회전, 대칭, 축척(Scale) 기능 지원
  • 쉘 분해 (솔리드를 서페이스면으로 분해 기능)
  • 투영면적 (X/Y/Z 평면, 경사진 축방향, 선택면의 법선방향 투영면적들을 한번에 생성 기능)
  • 옵셋평면 (솔리드면을 입력값만큼 옵셋하여 스페이스면 생성 기능)

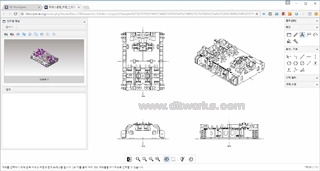

3D WorkSpace의 Web Viewer 상세 기능 소개 #5 : 3D 그리기 기능

  • 점, 직선, 원, 원호, 스플라인 그리기 기능
  • 3D -> 2D 투영 (2D 도면뷰 생성 기능)

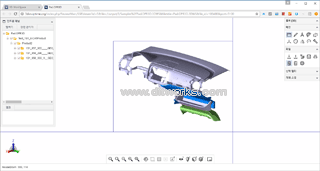

3D WorkSpace의 Web Viewer 상세 기능 소개 #6 :파일 기능

  • 로컬 저장, 서버 저장(업데이트(버전 생성)/ 덮어쓰기 지원)
  • 모델삽입 (다른 설계 데이터 작업 화면에 삽입)
  • 내보내기(3D 파일변환 기능, 3D PDF, STEP, IGES, Parasolid, JT, STL, …)
  • 프린트 기능, 이미지 켑쳐 / 벡터 켑쳐(영역 선택한 이미지 파일로 저장)

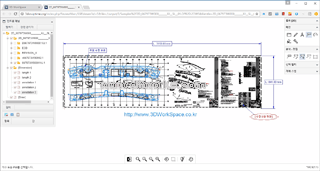

3D WorkSpace의 Web Viewer 상세 기능 소개 #7 :2D 파일 읽기 및 측정 / 그리기 기능

  • CATDrawing, 2D prt, dwg,dxf등의 2D 파일 읽기 및 기능 지원
  • 치수 측정 (좌표 측정 / 길이 측정 / 거리 측정 / 센터 측정 / 주석 기입 기능)
  • 2D 그리기 기능 (점, 직선, 원, 원호, 스플라인, 박스 그리기 기능 지원)
