: OPR3D-STD의 모든 기능을 포함하고 있으며, 더욱 편리한 기능을 지원하는 제품 입니다.
투영면적(Projection Area) 계산, 금형인자표(Mold Factor), 두께 해석(Thickness Analyze), 간섭 체크(Interference Check), 3D 동영상 생성(AVI), 구배각도(Draft Angle) 해석,
언더컷(Under Cut)해석, BOM/플로우차트작성(Flow Chart), 3D 작업 장면(Scene) 저장/이동, 2D 그리기/수정 기능등의 다양하고 강력한 기능을 지원하는 고급 제품입니다.
* 사출금형 업체: 투영면적 계산이나 구배각도/언더컷등을 빠르게 분석하는 부서
* 자동차부품 업체:사출품의 투영면적 계산 , 대용량의 어셈블리 부품 생산 업체
* 프레스금형 업체: 대용량의 금형데이터를 사용하거나 분석하는 부서
* 기타: 3D 데이타로 “3D 동영상”을 만들어서 회의자료나 발표자료를 작성하는 부서…
- 특화 기능의 활용으로 대용량 파일의 작업 시간 감소(90%)   - 복잡한 투영면적 계산을 간편하게 한번에 계산하여 시간 절감 (85%) ,
– 3D 동영상을 생성하여 현장에 배포하여 불량감소 (65%)    – 실감나는 3D 동영상을 활용하여 회의자료나 PT자료를 생성하여 활용(70%)
– USB락 방식 (USB Dongle): 1PC용
– Network 라이선스 방식: 동시접속자 인증 방식으로 설치 PC대수에 제한이 없어 도입효과가 뛰어납니다.(무제한설치)
한진국 영업대표: 010-2052-7070 ,  sales@ditworks.com
안세웅 차장: 010-9059-0604 , swahn@ditworks.com
한영규 과장/남부지사: 010-9966-9624 , young@ditworks.com
데모 동영상 보기

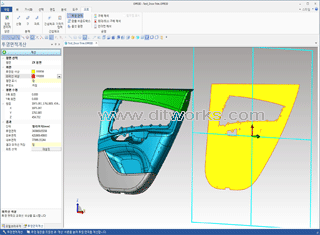

투영면적 계산 (Projection Area)

  • 복잡한 작업 단계 없이 한번의 선택만으로 복잡한 형상의 투영면적을 자동 계산합니다.
    XY/YZ/ZX/법선 평면별로 선택하여 투영 면적을 계산할 수 있으며, 투영된 면적은 자동으로 3D 평면 형상으로 생성됩니다.
  • 전체 투영면적 / 내부 면적 / 외부 면적을 분리하여 계산하므로 한번에 확인이 가능하며,
    계산된 투영 면적값은 복사하여 문서에 바로 붙여넣기가 됩니다.
  • 자동 생성된 3D 투영 형상은 IGES 파일로 저장이 가능하며, 3D->2D로 투영하여 DWG 파일로도 저장하여 활용할 수 있습니다.


금형인자표 작성 (Mold Factor)

  • 사출금형업체에서 많이 사용하는 금형인자 엑셀 파일을 간단한게 자동 생성합니다.
  • 제품과 코어 종류별로 선택하면 자동으로 외곽크기/투영면적/무게를 한번에 계산합니다.
  • 표준양식으로 생성하여 회사별 양식에 편집하면 빠르게 작업완료 할 수 있습니다.

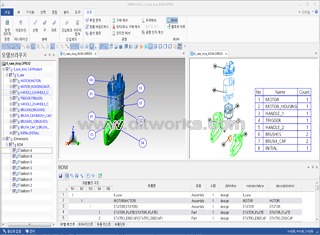

BOM 생성 기능 (BOM)

  • 한번의 선택으로 조립품의 BOM를 생성하며, 자동 벌룬 표시 및 수동으로 재배치할 수 있습니다.
  • BOM 생성 내용을 엑셀파일로 저장할 수 있습니다.(엑셀 탬플릿 사용)
  • BOM 테이블을 2D로 투영하고 2D형상에 벌룬 작업도 가능하며 dwg로 저장할 수 있습니다.

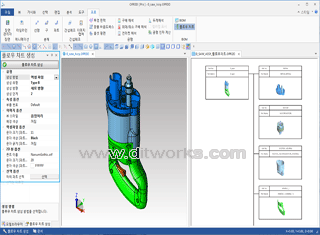

플로우차트 자동 생성 (Flow Chart)

  • 한번의 선택으로 조립품의 플로우차트(Flow Chart)를 생성합니다.
  • 플로우 차트는 엑셀파일로 저장할 수 있으며 2D로 투영하여 dwg파일로 저장도 가능합니다.
  • 자동차부품 업체에서 많이 사용하는 플로우차트를 한번에 생성하여 편리합니다.

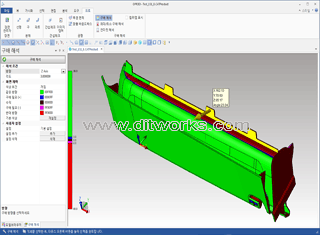

구배각도 (Draft Angle) / 언더컷 해석 (Under Cut Analyze)

  • 한번의 선택으로 구배 각도를 간편하게 측정하여 각도 범위별로 색상으로 표시합니다.
  • 언더컷(Under Cut) 발생 부위를 간편하게 측정하고 색상으로 구분하여 표시되므로 쉽게 확인할 수 있습니다.
  • 마우스를 이동하면 실시간으로 현재 위치의 좌표값과 구배 각도를 확인할 수 있습니다.

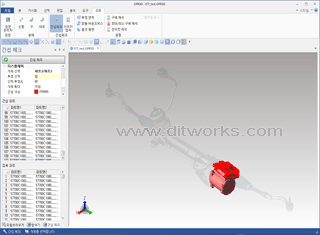

간섭 체크 (Interference Check)

  • 허용 오차값을 지정하여 부품 간의 간섭여부 자동으로 확인할 수 있습니다. 간섭 부위는 리스트로 나타나며
    각각의 간섭 리스트을 선택하면 간섭 부위만 자동으로 확대하여 변경된 색상으로 보여주므로 쉽게 확인이 가능합니다.
  • 간섭부분과 접촉부분을 구분하여 자동으로 검색하여 각각 리스트로 보여줍니다.
    허용 오차값을 조정하여 계속 검색할 수 있습니다.
  • 간섭 및 접촉 부분은 이미지 복사가 가능하여 문서에 바로 활용할 수 있습니다.

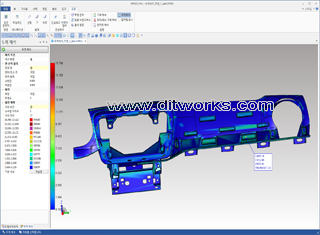

두께 해석 (Thickness Analyze)

  • 두께 변화가 다양한 제품의 두께를 한번의 선택만으로 간편하게 해석하며 두께 범위 별 색상으로 표시합니다.
  • 마우스를 이동하여 실시간으로 좌표값 및 두께값을 확인할 수 있으며, 최대/최소 두께 해석도 지원합니다.
  • 용도에 따라 “볼(Ball) 해석 방식”과 “광선 해석 방식”의 2가지 방식을 사용할 수 있습니다.

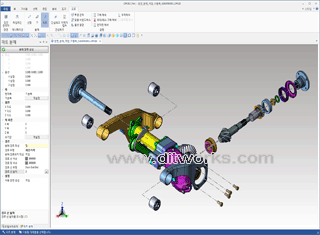

자동 분해 (Explode)

  • 조립된 형상을 간단한 마우스 이동으로 자동으로 분해할 수 있으며, 특정 부분만 선택하여 분해도 가능합니다.
  • 선형 / 구 / 파트 형식으로 분해할 수 있으며, 특히 파트 분해는 조립된 형태를 가상선으로 표시도 가능합니다.
  • 분해된 상태는 바로 장면 저장 기능으로 저장이 가능하며, 저장된 장면은 언제든지 재사용이 가능합니다.

동영상 생성 (타임라인, Time Line)

  • OPR3D에서 작업하는 내용들을 타임라인에 등록하여 간편하게 동영상 파일(.avi)을 생성할 수 있습니다.
    타임라인에 등록한 작업들의 연결부분은 자동으로 생성되므로 초보자도 쉽게 실감나는 3D CAD 동영상을 만들 수 있습니다.
  • 장면 저장 기능으로 저장된 장면들을 이용하여 장면간의 변화되는 상태를 동영상 파일로 생성이 가능하며,
    카메라의 위치를 변경할 수 있어 더욱 실감나는 동영상을 제작할 수 있습니다.
  • 제작된 동영상을 현장에 작업 참고용으로 배포하면 복잡한 작업의 불량 감소에 도움이 되며,
    각종 회의 자료나 PT 자료에도 실감나는 동영상을 활용하여 좋은 효과를 얻을 수 있습니다.
    자체 포맷인 .opr3d 파일로 저장하면 등록한 타임라인도 같이 저장되어 언제든지 재사용이 가능합니다.

장면 (Scene) 저장 / 이동

  • 작업 장면(Scene)들을 저장 하였다가 필요할 때 바로 저장된 작업 장면으로 이동하여 작업이 가능하므로,
    작업간의 준비 단계가 생략되어 10배이상 작업이 빠르고 편리하게 진행됩니다.
  • 자체 파일 포맷인 .opr3d 파일로 저장하면 생성된 장면(Scene)들도 같이 저장되며, 저장된 .opr3d를 읽으면
    이전의 작업 장면들을 바로 재사용이 가능합니다.
  • 저장된 장면들을 이용하여 장면간의 이동상태를 간편하게 3D 동영상 파일(.avi)로 생성이 가능합니다.

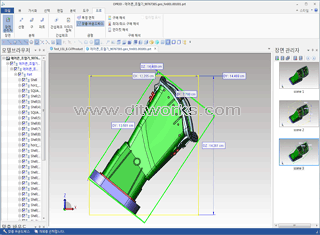

맞춤 바운드 박스

  • 기울어진 형상을 축셋업 없이 바로 최외각 크기를 한번에 측정합니다.
  • 어셈블리 형상에서 각 단품별 바운드 박스 크기를  조립된 상태에서 바로 측정할 수 있어서 작업 시간이 단축되고 편리합니다.
  • 측정된 바운드박스의 이미지와 치수를 문서에 바로 붙여넣기 가능합니다.

옵셋 평면

  • 3D 평면을 입력한 값만큼 옵셋하여 옵셋된 평면을 새롭게 생성할 수 있습니다.
  • 부품간의 간섭 확인이나, 두께가 없는 제품의 두께값이 반영된 3D 좌표값 확인등에 활용할 수 있습니다.
  • 옵셋된 평면은 IGES등의 3D파일로 변환이 가능하며, 3D->2D 투영하거나 투영한 2D형상을 DWG로 변환할 수도 있습니다.

2D 그리기 / 수정 기능 (2D Draw / Modify)

  • 자체 기능으로 개발된 간단한 2D 그리기와 수정의 CAD 기능입니다.
    그리기는 선/원/스플라인/텍스트/치수 등이며, 수정기능은 복사/이동/회전/자르기/옵셋 등을 지원합니다.
  • 이 기능으로 3D형상 또는 단면을 2D로 투영하여 간단한 2D 도면 작업을 할 수도 있습니다.
    분석 기능이 아닌 치수 기능으로 생성한 치수는 DWG/DXF로 저장이 가능합니다.
  • 기존의 CATIA/UG NX/DWG등의 2D 도면을 읽어서 추가 수정한 후 DWG/DXF/PDF로 변환하여 활용도 가능합니다.
