[TIP] “옵셋 평면” 사용 방법

안녕하세요! (주)모드뷰 기술지원팀입니다.

오늘은 작업자가 선택한 면의 “원하는 거리 값을 입력하여 면을 생성할 수 있는 “옵셋 평면” 기능에 대해 알아보겠습니다.

1. “옵셋 평면” 사용방법

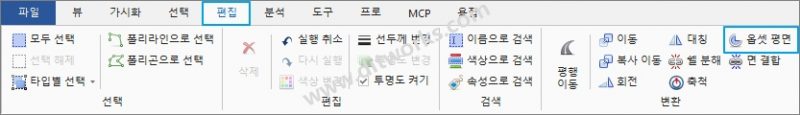

1) [ ” 편집 ” 메뉴 ”-> 옵셋평면 ] 기능을 실행합니다.

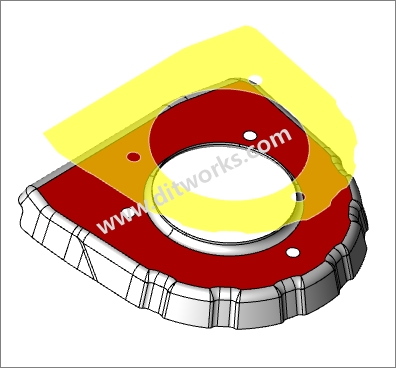

2) 옵셋 평면을 생성할 면을 선택합니다.

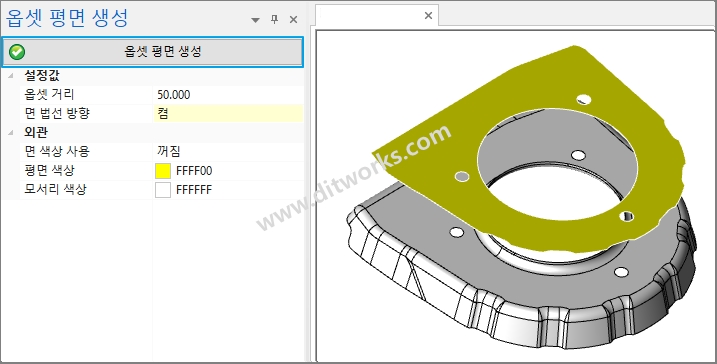

3) “옵셋 평면 생성”을 누르면 평면이 생성됩니다.

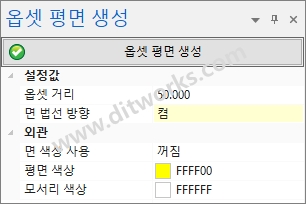

2. “옵셋 평면”의 옵션 설정 방법

1) 옵셋 거리 : 옵셋하여 생성될 면의 거리값을 입력합니다.

2) 면 법선 방향 : ” 켬 “으로 설정하여 면을 선택시 바깥 방향으로 생성되고 ” 꺼짐 ” 으로 선택시 안쪽 방쪽으로 면이 생성됩니다.

3) 면 색상 사용 : 선택한 개체의 면 색상과 동일한 면을 생성합니다.

4) 평면 색상 : 면 색상사용을 ” 꺼짐 “으로 선택시 생성할 평면의 색상을 선택할 수 있습니다.

5) 모서리 색상 : 생성할 평면의 모서리 색상을 선택할 수 있습니다.

* 두께가 없는 Surface 데이터에서 실제 입혀질 두께만큼 옵셋하여 단면 생성 및 가공하는 면에서 옵셋하여 좌표점을 측정할 때 사용할 수 있습니다. *
