[New] 클리핑 뷰/평면 단면의 절단된 부분 확인법

안녕하세요 디아이티 기술지원팀입니다.

오늘은
MODView V11.5 / OPR3D V7.5 버전에서 클리핑 뷰, 평면 단면 기능에

추가된 “ 절단된 부분 “ 기능을 이용하여 절단된 부분을 다양하게 표시하는 방법에 대해 알아보겠습니다.

1. 절단된 부분 확인하는 방법

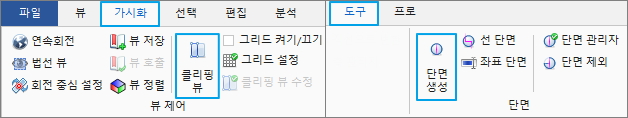

1) [ “ 가시화 “ 메뉴 -> 클리핑 뷰 ], [ “ 도구 “ 메뉴 -> 단면 생성 -> 평면 단면 ] 기능에서 동일하게 사용할 수 있습니다.

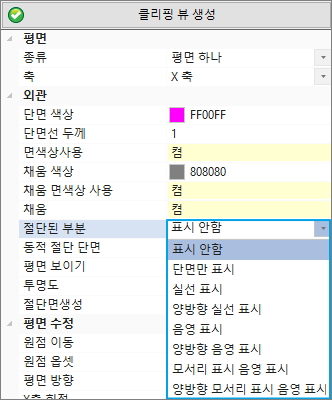

2) 클리핑 뷰, 평면 단면 옵션에서 ” 절달된 부분 ” 기능을 선택하여 절단된 부위의 표현 방법을 선택할 수 있습니다.

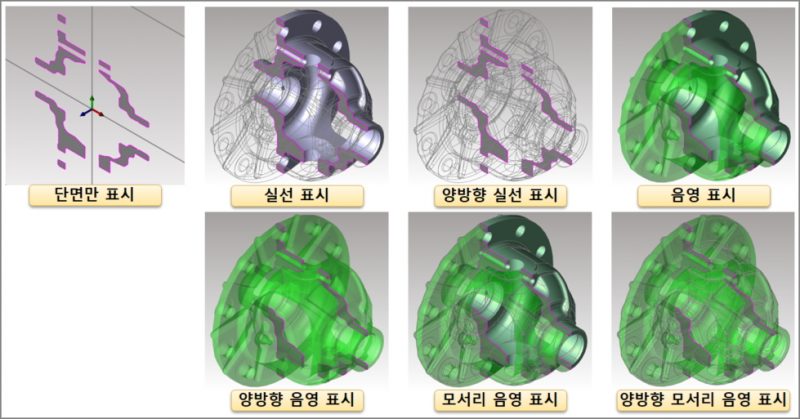

3) ” 절달된 부분 ” 옵션을 변경하여 클리핑 뷰, 평면 단면의 다양한 절단부위를 변경하며 확인할 수 있습니다.

” 절단된 부분 ” 옵션을 이용하면 복잡한 어셈블리에서 형상과 단면의 형상을 간편하게 같이 확인할 수 있습니다.

감사합니다.
