[TIP] 단면의 면적 값을 측정하는 방법

안녕하세요 디아이티 기술지원팀입니다.

오늘은 [ ” 도구 ” 메뉴 -> 단면생성 -> 평면 단면 ] , [ ” 분석 ” 메뉴 -> 물적속석측정 -> 면적 ] 기능을 이용하여 단면 작업 후 생성된 단면의 면적 값 측정 방법에 대해 알아보겠습니다.

1. 단면의 면적 값을 측정하는 방법

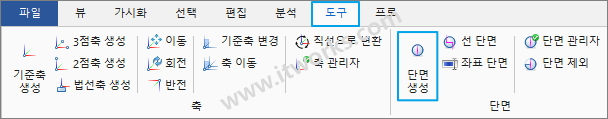

1. [ ” 도구 ” 메뉴 -> 단면생성 ] 기능을 실행합니다.

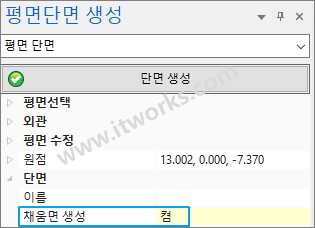

2. 평면단면 옵션에서 채움면 생성을 ‘켬’으로 설정하고 단면을 생성합니다.

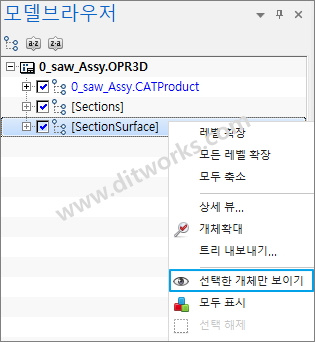

3. 단면을 생성한 후 모델브라우저창에서 Section Surfac에서 생성된 Section을 우클릭하여 “선택한 개체만 보이기”를 선택합니다.

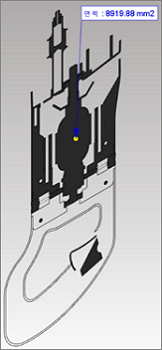

4. 채움면이 생성된 단면에서 [ 분석 -> 물적속성측정 -> 면적 ] 기능을 사용하여 생성된 단면의 면적 값을 확인할 수 있습니다.

감사합니다!
