[TIP] 치수 검사시 오류 색상을 설정하는 방법

안녕하세요! (주)모드뷰 기술지원팀입니다.

오늘은 MODView V14, OPR3D V10 신버전에 개선된 치수 검사시 오류 색상을 설정하는 방법에 대해 알아보겠습니다.

1. 치수 검사시 오류 색상을 설정하는 방법

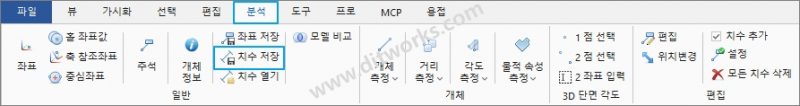

1) [ “ 분석 “ 메뉴 -> 치수 저장 ] 기능을 실행하여 측정한 치수를 저장합니다.

2) 저장한 치수로 검사할 개체를 오픈합니다.

3) [ “ 분석 “ 메뉴 -> 설정 ] 기능을 실행합니다.

4) 설정 옵션에서 ” 치수 검사 “ 옵션을 ” 켬 “ 으로 설정합니다.

5) ” 치수 검사 오류 색상 “ 옵션에서 색상을 설정한 후 변경 적용을 선택합니다.

6) [ “ 분석 “ 메뉴 -> 치수 열기 ] 기능을 실행하여 저장한 치수 파일을 오픈합니다.

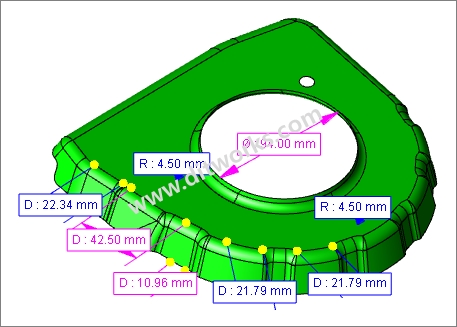

7) 저장한 치수를 오픈 시 기존에 측정 값과 다른 부위는 작업자가 설정한 색상으로 나타나는 것을 확인할 수 있습니다.

감사합니다!


(주)모드뷰/디아이티 기술지원팀
