[TIP] 개체의 겹쳐진 면의 길이 값을 측정하는 방법

안녕하세요! (주)모드뷰 기술지원팀입니다.

오늘은 겹쳐진 개체의 특정 면의 길이 값을 측정하는 방법에 대해 알아보겠습니다.

1. 겹쳐진 면의 길이 값을 확인하는 방법

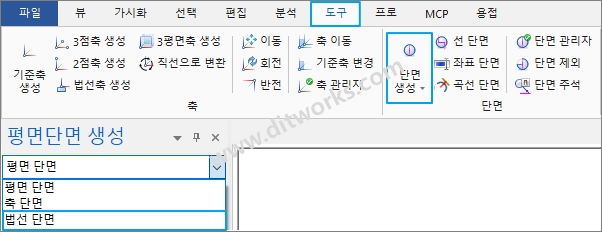

1) [ “ 도구 “ 메뉴 -> 단면 생성 -> 법선 단면 ] 기능을 실행합니다.

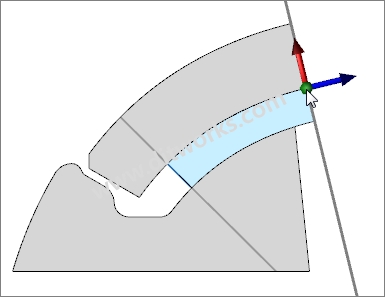

2) 겹쳐진 특정면 위치를 선택하여 법선 단면을 생성합니다.

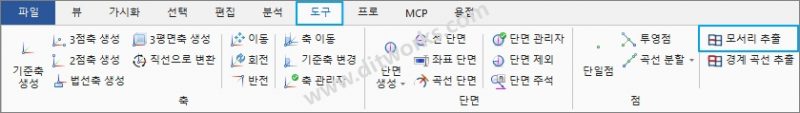

3) [ “ 도구 “ 메뉴 -> 모서리 추출 ] 기능을 실행합니다.

4) 겹친 면의 모서리를 선택한 후 오른쪽 버튼을 눌러 ” 모서리 추출 : 선택 완료 ” 아이콘을 선택합니다.

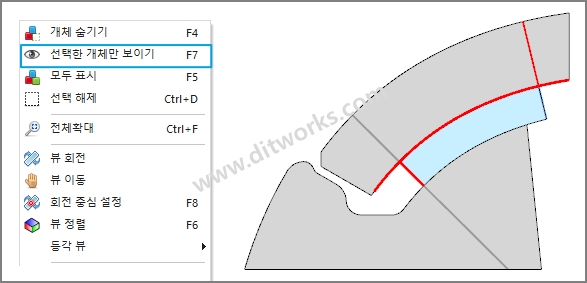

5) 생성한 법선 단면과 모서리 추출한 선을 선택하여 마우스 오른쪽 버튼을 눌러 ” 선택한 개체만 보이기 ” 기능을 실행합니다.

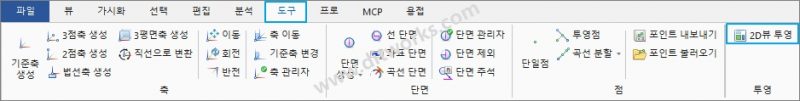

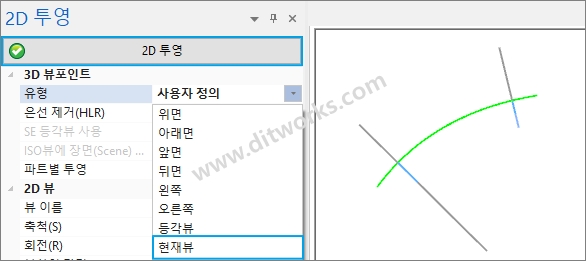

6) [ “ 도구 “ 메뉴 -> 2D뷰 투영 ] 기능을 실행합니다.

7) 2D뷰 투영 유형 옵션에서 “” 현재 뷰 ” 로 설정한 후 2D투영 아이콘을 선택합니다.

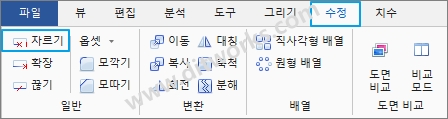

8) 2D 뷰 화면의 [ “ 수정 “ 메뉴 -> 자르기 ] 기능을 실행합니다.

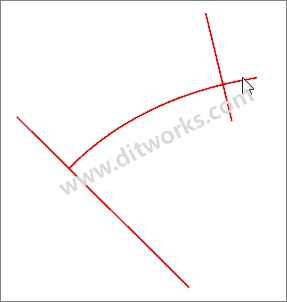

9) 단면과 추출한 선을 선택한 후 마우스 오른쪽 버튼을 누르고 법선 단면 뒤에있는 선을 선택하여 선을 삭제합니다.

10) 법선 단면을 선택한 후 키보드 ” Delete ” 키를 눌러 삭제합니다.

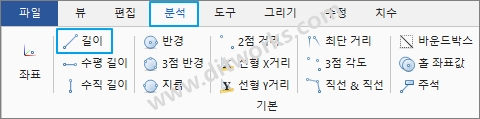

11) [ “ 분석 “ 메뉴 -> 길이 ] 기능을 실행합니다.

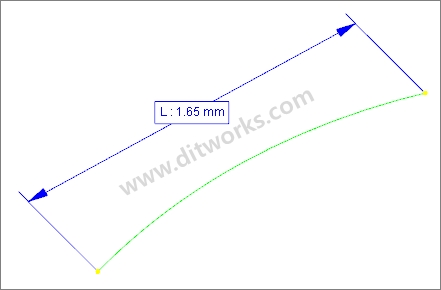

12) 추출한 선을 선택한 후 마우스 오른쪽 버튼을 누르면 길이 값이 나타나는 것을 확인할 수 있습니다.

감사합니다!

---
