[TIP] 반경, 직경 측정 시 치수 위치를 작업자가 원하는 위치로 변경하는 방법
안녕하세요! (주)모드뷰 기술지원팀입니다.
오늘은 반경, 직경 치수 위치를 작업자가 원하는 위치로 설정하여 확인하는 방법에 대해 알아보겠습니다.
1. 반경, 직경 치수 위치를 작업자가 원하는 위치로 설정하는 방법

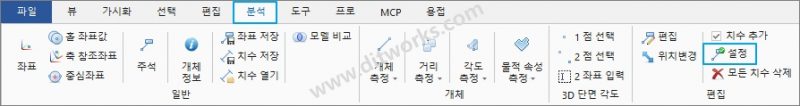

1) [ “ 분석 “ 메뉴 -> 설정 ] 기능을 실행합니다.

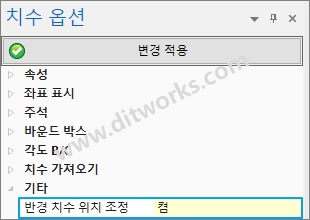

2) 설정 치수 옵션에서 반경 치수 위치조정 기능을 ” 켬 ” 으로 설정합니다.

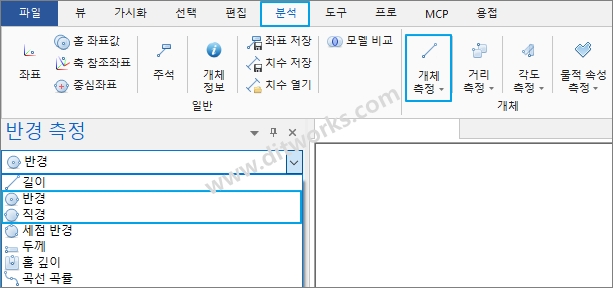

3) [ “ 분석 “ 메뉴 -> 개체 측정 -> 반경, 직경 ] 기능을 실행합니다.

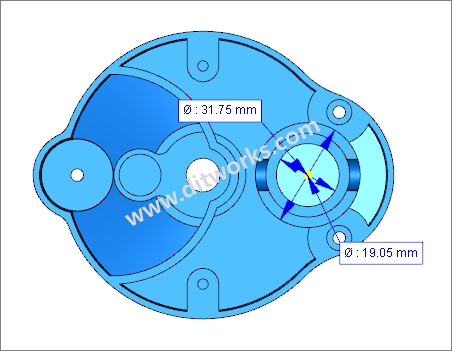

4) 호와 홀의의 외곽을 선택 시 측정 값이 나타나며 측정 값의 위치를 조정할 수 있는 것을 확인할 수 있습니다.
<
* 반경 치수 위치조정 기능을 ” 켬 ” 으로 설정 시 홀의 직경, 반경의 측정 값 위치를 설정할 수 있어 홀 외경과 내경의 측정 값을 겹치지 않고 확인할 수 있습니다.*
감사합니다!
