[TIP] 3D 홀 좌표 값을 2D 투영하여 확인하는 방법

안녕하세요! (주)모드뷰 기술지원팀입니다.

오늘은 3D 홀 좌표 값을 2D로 투영하여 확인하는 방법에 대해 알아보겠습니다.

1. 홀 좌표 값을 투영하는 방법

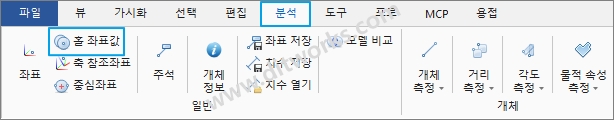

1) [ “ 분석 “ 메뉴 -> 홀 좌표값 ] 기능을 실행합니다.

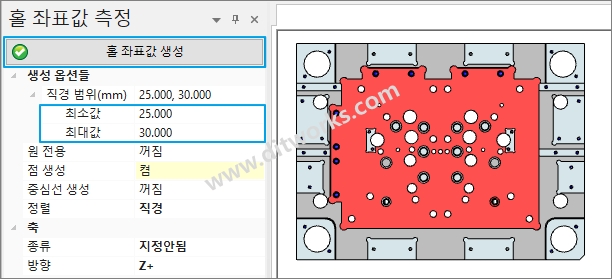

2) 선택한 평면에서 좌표를 측정할 최소 직경, 최대 직경을 설정하여 ” 홀 좌표값 생성 ” 아이콘을 선택합니다.

3) [ “ 도구 “ 메뉴 -> 2D뷰 투영 ] 기능을 실행합니다.

4) 2D 뷰 투영 옵션에서 ” 다중 홀 치수 투영 ” 기능을 ” 켬 “ 으로 설정한 후 2D 투영 아이콘을 선택합니다.

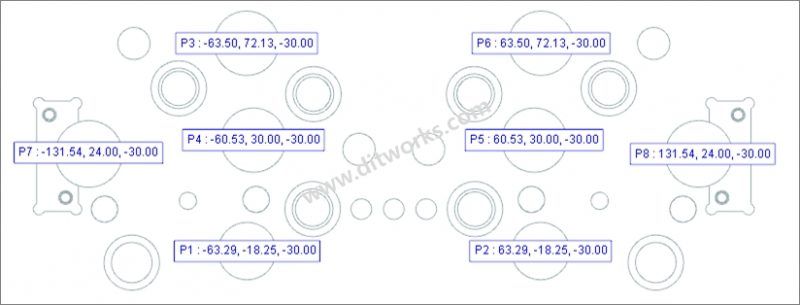

5) 홀 좌표 값을 측정한 좌표 값이 투영되어 나타나는 것을 확인할 수 있습니다.

* 다중 홀 치수 투영 기능을 ” 켬 ” 으로 설정하면 측정한 좌표 값을 간편하게 2D 투영하여 확인할 수 있습니다.*

감사합니다!

(주)모드뷰/디아이티 기술지원팀
