[TIP] 2D뷰 투영, 단면 투영 시 카라인을 자동 생성하여 확인하는 방법

안녕하세요! (주)모드뷰 기술지원팀입니다.

오늘은 2D뷰 투영, 단면 투영 시 카라인을 자동 생성하여 확인하는 방법에 대해 알아보겠습니다.

1. 2D뷰 투영 시 카라인 생성하여 확인하는 방법

1) [ “ 도구 “ 메뉴 -> 2D뷰 투영 ] 기능을 실행합니다.

2) 2D뷰 투영 옵션에서 카라인 생성 기능을 ” 켬 ” 으로 설정합니다.

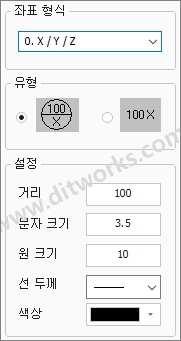

3) 카라인 옵션에서 ” 설정 “ 을 선택하여 카라인의 좌표 형식, 유형, 생성 거리, 문자 크기, 원 크기, 선 두께, 색상을 설정합니다.

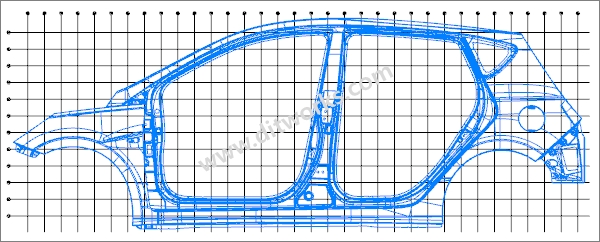

4) 2D 투영 기능을 실행 시 카라인이 생성된 것을 확인할 수 있습니다.

2. 2D뷰 투영 시 카라인 자동 생성하여 확인하는 방법

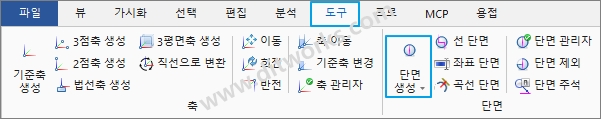

1) [ “ 도구 “ 메뉴 -> 단면 생성 ] 기능을 실행하여 단면 작업을 합니다.

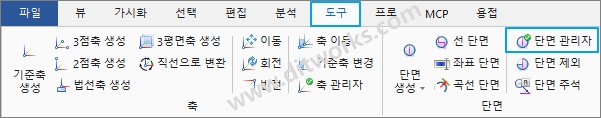

2) [ “ 도구 “ 메뉴 -> 단면 관리자 ] 기능을 실행합니다.

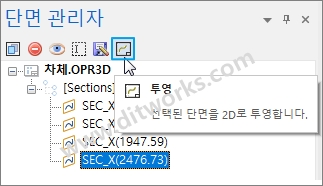

3) 작업한 단면을 선택한 후 투영 아이콘을 선택합니다.

4) 단면 투영 옵션에서 카라인 생성 기능을 ” 켬 ” 으로 설정합니다.

5) 카라인 설정에서 ” 변경 “ 을 선택하여 카라인의 좌표 형식, 유형, 생성 거리, 문자 크기, 원 크기, 선 두께, 색상을 설정합니다.

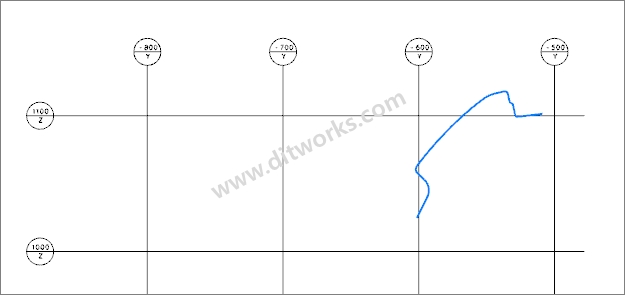

6) 단면 2D 투영 기능을 실행 시 작업한 단면에 카라인이 자동 생성된 것을 확인할 수 있습니다.

* 카리인 생성 기능을 ” 켬 ” 으로 설정하면 간편하게 카라인을 생성하여 확인할 수 있습니다.*
