[TIP] 클리핑 뷰 “단면 체크” 옵션 사용하는 방법

안녕하세요! (주)모드뷰 기술지원팀입니다.

오늘은 클리핑 뷰 옵션의 “단면 체크”를 사용하여 개체의 간섭 부위를 확인하는 방법에 대해 알아보도록 하겠습니다.

1. 단면 체크 사용하는 방법

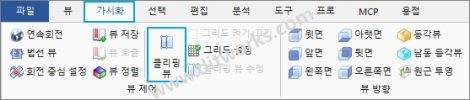

1) [ “ 가시화 ”메뉴 -> 클리핑 뷰 ] 를 실행합니다.

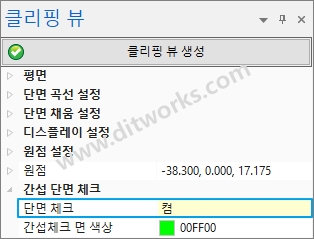

2) 클리핑 뷰 옵션에 ” 단면 체크 ” 기능을 ” 켬 “ 으로 설정합니다.

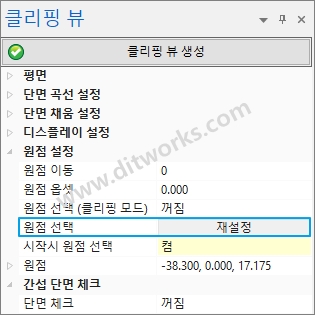

3) 간섭 부위를 확인할 곳에 ” 원점 선택 재설정 “ 기능을 실행하여 평면의 위치를 설정합니다.

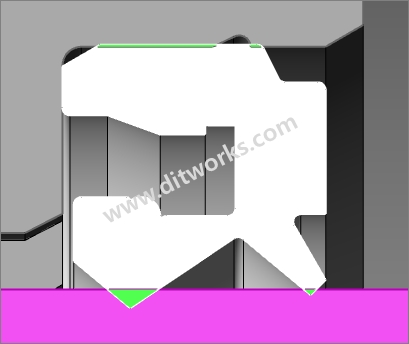

4) 간섭된 부위가 색상으로 나타난 것을 확인할 수 있습니다.

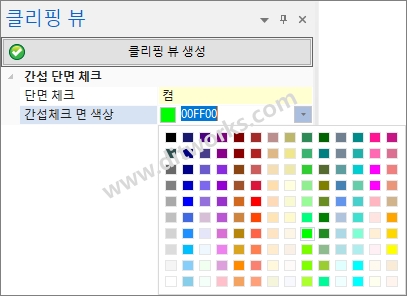

* 간섭체크 면 색상을 변경하여 간섭된 부위의 색상을 작업자가 원하는 색상으로 설정할 수 있습니다. *
