[TIP] “3평면 축 생성” 기능의 사용법

안녕하세요! (주)모드뷰(디아이티) 기술지원팀입니다.

오늘은 개체의 3평면을 선택하여 축을 생성하는 “3평면 축 생성” 기능의 사용법에 대해 알아보도록 하겠습니다.
이 기능은 금형 업체에서 활용하면 아주 편리한 기능입니다.

1. “3평면 축 생성” 기능의 사용법

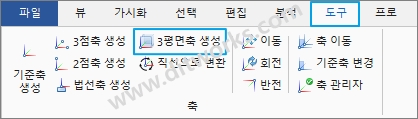

1) [ “ 도구 ”메뉴 -> 3평면 축 생성 ] 을 실행합니다.

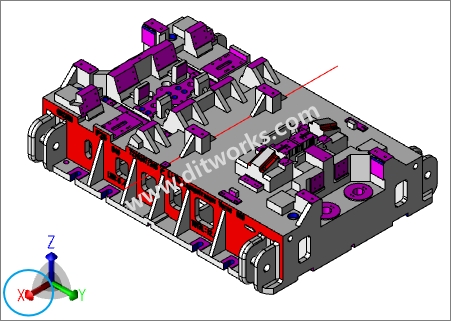

2) 첫번째 평면을 선택 시 선택한 평면의 Nomarl 한 방향으로 X축이 결정됩니다.

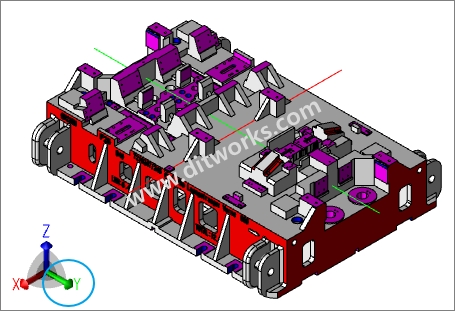

3) 두번째 평면을 선택 시 선택한 평면의 Normal 한 방향으로 Y축이 결정됩니다.

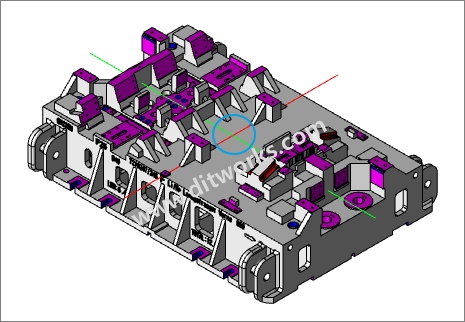

4) 축의 생성 위치는 첫번째 평면의 중심점과 두번째 평면의 중심점이 만나는 지점에 축이 생성됩니다.

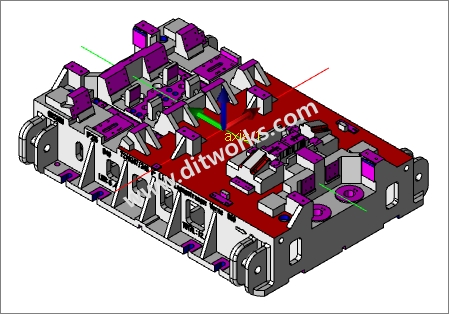

5) 세번쨰 평면을 선택 시 선택한 평면에 축의 높이 Z 위치가 결정됩니다.

* 3평면 축 생성 기능을 이용하면 선택한 개체의 중심 위치에 간편하게 축을 생성할 수 있습니다. *

감사합니다!

---
