[TIP] 뷰 리스트 사용하는 방법

안녕하세요 (주)모드뷰(디아이티) 기술지원팀입니다.

오늘은 CATDrawing 데이터를 오픈 시 도면의 위치가 다른 경우 원본 위치로 이동하는방법에 대해 알아보도록 하겠습니다.

1. 뷰 리스트 사용하는 방법

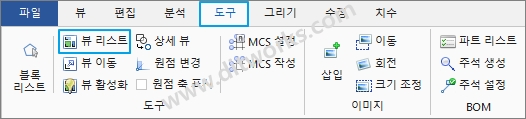

1) 2D 도면을 오픈한 후 [ “ 도구 ”메뉴 -> 뷰 리스트 ] 를 실행합니다.

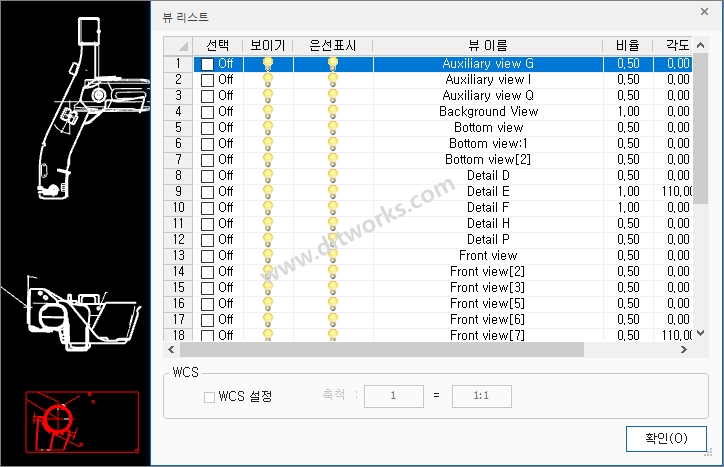

2) 뷰 리스트 창에서 ” 뷰 이름 ” 을 선택 시 선택한 뷰가 빨간색으로 나타나는 것을 확인할 수 있습니다.

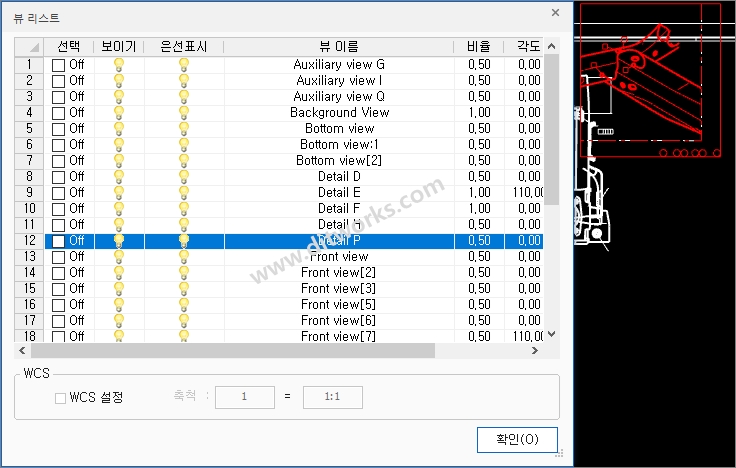

3) 선택한 뷰에서 키보드 아래 방향을 선택하여 도면의 위치가 잘못된 뷰를 찾습니다.

4) 위치가 잘못된 뷰에서 ” 뷰 유형 ” 을 선택합니다.

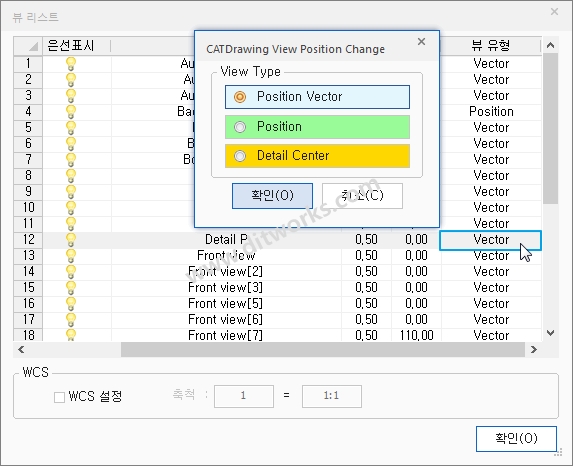

5) ” CATDrawing View Position Change ” 창에서 3가지 ” View Type ” 중 원본의 위치를 선택 시 잘못 표기된 도면의 위치가 이동된 것을 확인할 수 있습니다.

* 뷰 리스트 기능을 이용하면 간편하게 원본 위치가 잘못 표기된 CATDrawing 뷰 위치를 이동할 수 있습니다. *

감사합니다!

(주)모드뷰/디아이티 기술지원팀
