[TIP] 생성한 축 방향으로 개체를 이동하는 방법

안녕하세요 (주)모드뷰(디아이티) 기술지원팀입니다.

오늘은 작업자가 생성한 축 방향으로 개체를 이동하는 방법에 대해 알아보도록 하겠습니다.

1. 생성한 축 방향으로 개체를 이동하는 방법

1) [ “ 도구 ”메뉴 -> 기준축 생성 ] 을 실행합니다.

2) 개체를 이동할 기준점을 선택하여 축을 생성합니다.

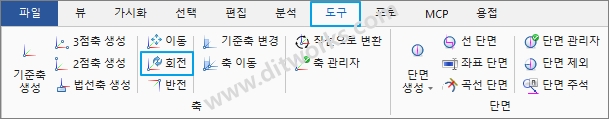

3) [ “ 도구 ”메뉴 -> 회전 ] 을 실행합니다.

4) 생성한 축을 선택한 후 옵션에서 회전할 ” 축 방향 “, ” 각도 ” 를 입력한 후 회전 기능을 실행합니다.

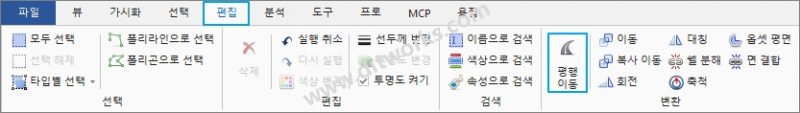

5) [ “ 편집 ”메뉴 -> 평행이동 ] 을 실행합니다.

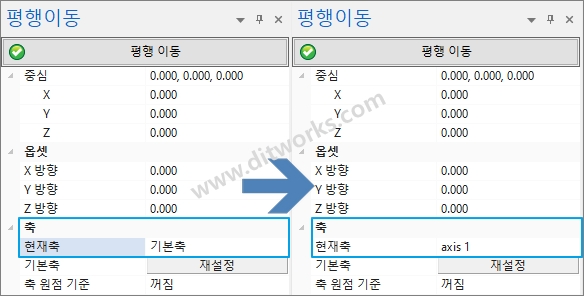

6) 평행 이동 옵션에서 ” 현재축 ” 옵션을 선택한 후 생성한 축을 선택하여 기준축을 생성한 축으로 변경합니다.

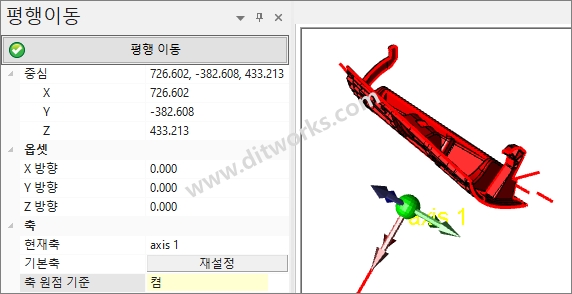

7) 평행 이동 옵션에서 ” 축 원점 기준 ” 기능을 ” 켬 “으로 설정합니다.

8) 생성한 축 방향으로 이동할 개체를 선택 시 생성한 축이 활성화된 것을 확인할 수 있습니다.

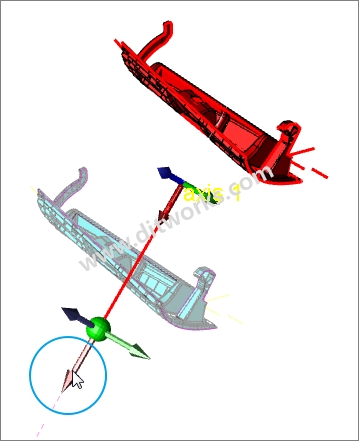

9) 활성화 된 축을 선택하여 마우스를 이동 시 작업자가 생성한 축 방향으로 선택한 개체가 이동되는 것을 확인할 수 있습니다.

감사합니다!

---

(주)모드뷰/디아이티 기술지원팀
