[TIP] Pro기능의 “반경계산”을 사용자 간격으로 계산하는 방법

안녕하세요! (주)모드뷰(디아이티) 기술지원팀입니다.

오늘은 프로(Pro)기능에 있는 “반경 계산” 기능의 “사용자 간격 옵션”을 사용하여 “반경 계산” 시 작업자가 원하는 반경 계산의 간격으로 설정하는 방법에 대해 알아보겠습니다.

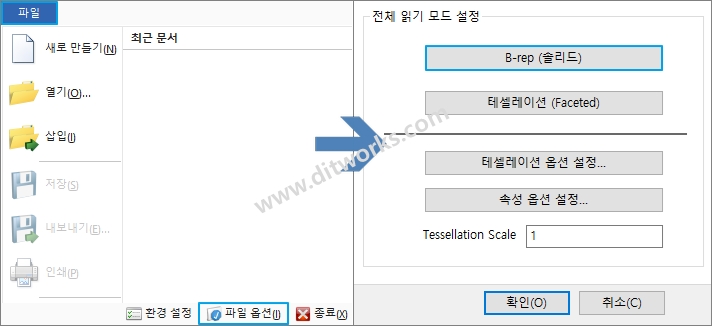

1) 파일을 읽기 전 [ “ 파일 ” 메뉴 -> 파일 옵션 ] 기능을 실행하여 읽기 모드를 “ B-rep (솔리드) ” 선택하고 확인 버튼을 누릅니다.

2) 파일을 오픈한 후 [ “ 프로 ” 메뉴 -> 반경 계산 ] 기능을 실행합니다.

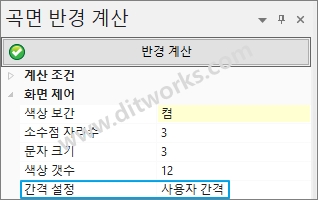

3) 반경 계산 간격 설정 옵션을 ” 사용자 간격 ” 으로 설정합니다.

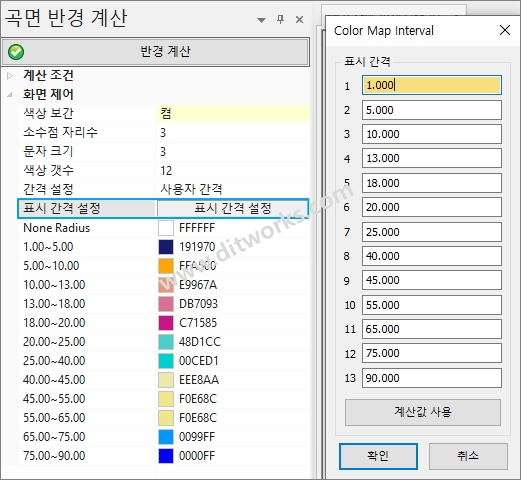

4) ” 표시 간격 설정 “ 옵션을 선택하여 작업자가 원하는 번경 계산의 범위 간격을 설정한 후 확인 버튼을 선택합니다.

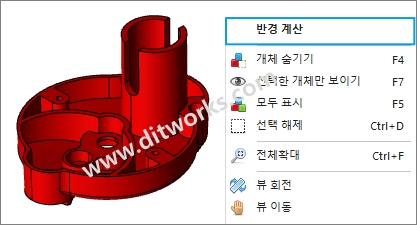

5) 라운드 값을 확인할 개체를 선택한 후 마우스 오른쪽 버튼을 눌러 ” 반경 계산 ” 기능을 실행합니다.

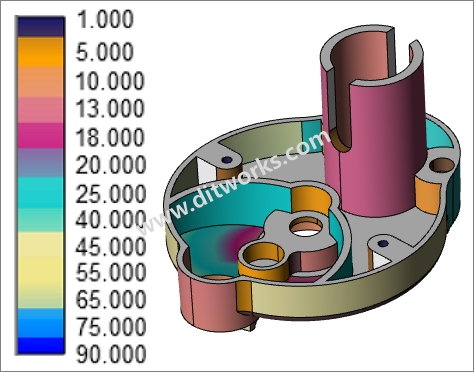

6) 반경 계산의 색상 표시 간격이 작업자가 설정한 범위로 설정된 것을 확인할 수 있습니다.

* 반경 계산의 색상 표시 간격을 작업자가 원하는 간격으로 설정하는 경우 ” 사용자 간격 ” 옵션을 사용하여 간편하게 변경할 수 있습니다. *
