[TIP] Unigraphics ( .prt ) 2D 도면 확인하는 방법

안녕하세요! (주)모드뷰 기술지원팀입니다.

오늘은 Unigraphics ( .prt ) 데이터 상에 저장되어있는 “2D 도면을 확인”하는 방법에 대해 알아보겠습니다.

1. 2D 데이터가 저장된 Unigraphics ( .prt ) 2D 도면 확인하는 방법

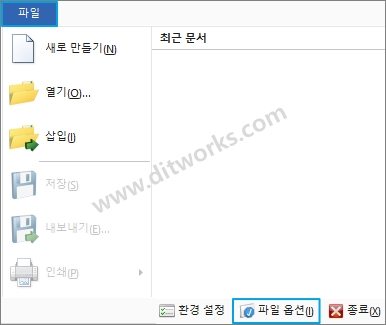

1) [ “ 파일 ” 메뉴 -> 파일옵션 ] 기능을 실행합니다.

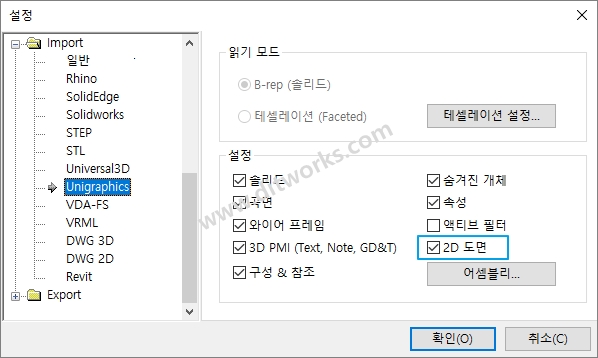

2) Import 목록에서 Unigraphics 를 선택하고 2D 도면을 체크한 후 확인 버튼을 선택합니다.

3) [ “ 파일 ” 메뉴 -> 열기 ] 기능을 실행하여 Unigraphics ( .prt ) 데이터를 오픈합니다.

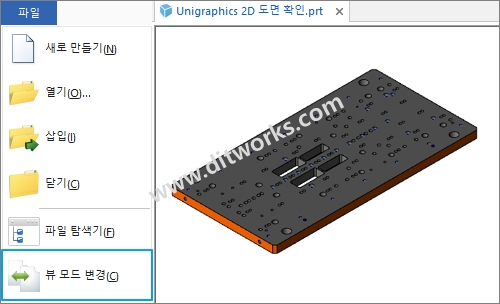

4) [ “ 파일 ” 메뉴 -> 뷰 모드 변경 ] 기능을 실행합니다.

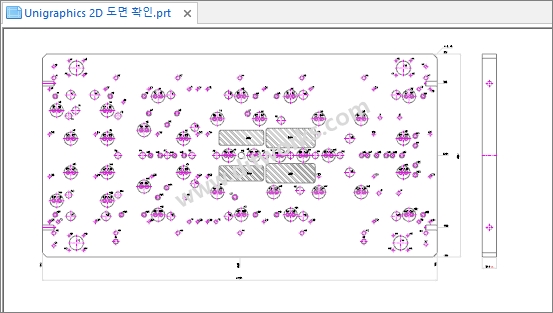

5) 뷰 모드 변경 시 2D 화면으로 전환되며 Unigraphics( .prt ) 데이터의 저장되어 있는 2D 도면을 확인할 수 있습니다.

감사합니다 !
