[TIP] 곡선 단면 사용 방법

안녕하세요! (주)모드뷰 기술지원팀입니다.

오늘은 선택한 곡선에 법선 방향의 등간격으로 멀티 단면을 생성할 수 있는 곡선 단면기능에 대해 알아보도록 하겠습니다.

1. 다중 곡선 단면 사용하는 방법

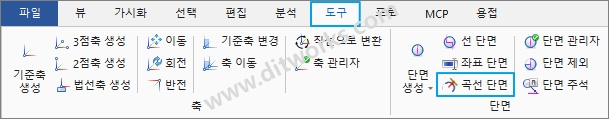

1) [ “ 도구 “ 메뉴 -> 곡선 단면 ] 을 실행합니다.

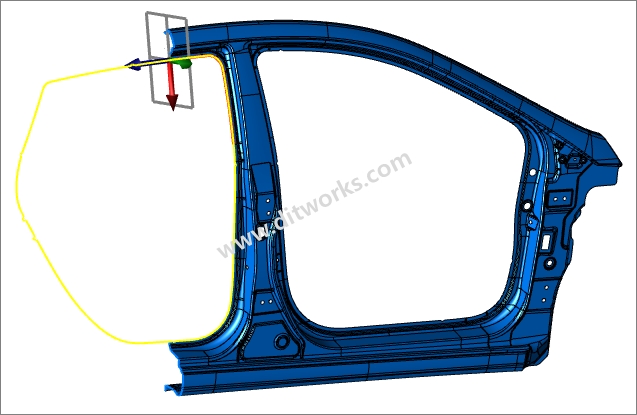

2) 곡선 단면을 생성하려는 곡선을 선택합니다.

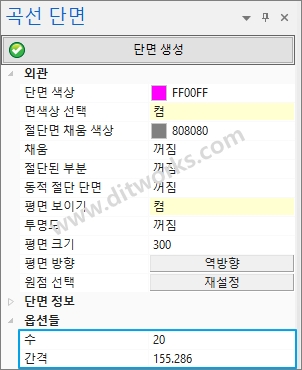

3) 선택한 곡선에 생성할 단면의 숫자나 생성할 단면의 간격을 입력합니다.
* 수를 입력시 자동으로 간격 값이 나타나고 간격을 입력하면 단면의 수가 계산되어 나타납니다. *

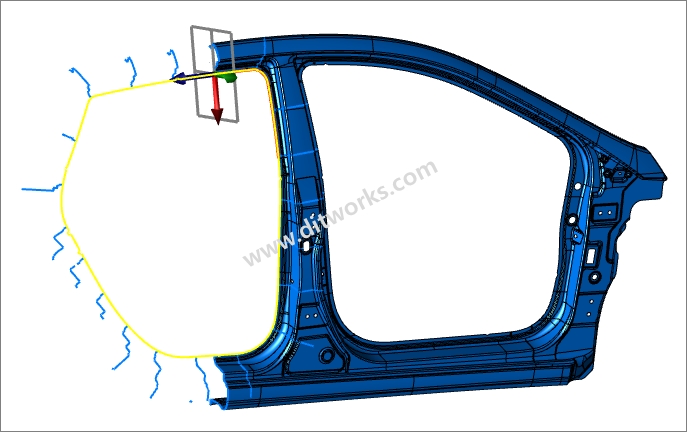

4) 단면 생성 기능을 실행하면 “선택한 곡선에 법선 방향의 등간격으로 멀티 단면이 생성”된 것을 확인할 수 있습니다.

감사합니다.
