[TIP] 반경계산 사용하는 방법

안녕하세요! (주)모드뷰 기술지원팀입니다.

오늘은 Pro제품 기능으로 개체의 라운드 값을 확인할 수 있는 “반경 계산” 기능에 대해 알아보겠습니다.

1. 반경 계산 사용하는 방법

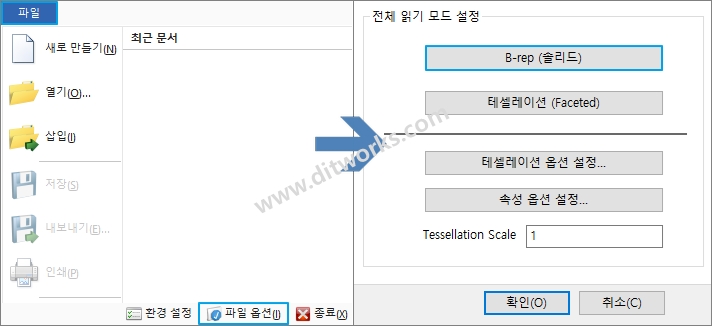

1) 파일을 읽기 전 [ “ 파일 ” 메뉴 -> 파일 옵션 ] 기능을 실행하여 읽기 모드를 “ B-rep (솔리드) ” 선택하고 확인 버튼을 누릅니다.

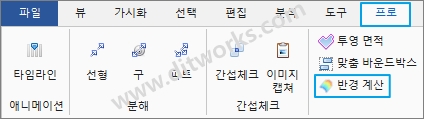

2) 파일을 오픈한 후 [ “ 프로 ” 메뉴 -> 반경 계산 ] 기능을 실행합니다.

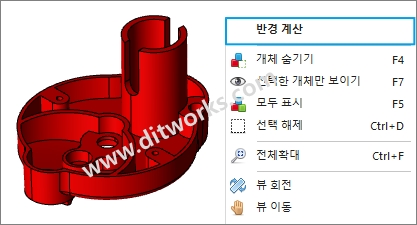

3) 라운드 값을 확인할 개체를 선택한 후 마우스 오른쪽 버튼을 눌러 ” 반경 계산 ” 기능을 실행합니다.

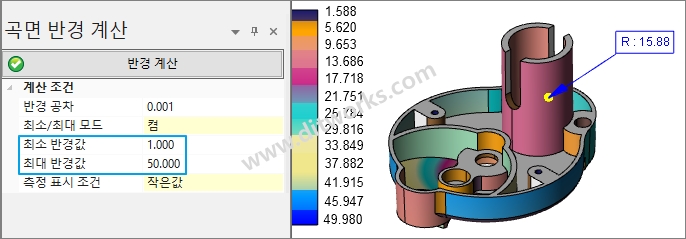

4) 선택한 개체의 라운드 면의 설정한 ” 최소 반경값, 최대 반경값 ” 이 색상으로 표시된 것을 확인할 수 있으며, 색상 면을 선택 시 R 값이 표시되는것을 확인할 수 있습니다.

2. 특정 면의 반경 계산 값을 확인하는 방법

1) [ “ 프로 ” 메뉴 -> 반경 계산 ] 기능을 실행합니다.

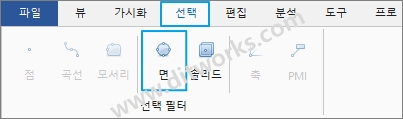

2) [ “ 선택 ” 메뉴 -> 면 필터 ] 기능을 실행합니다.

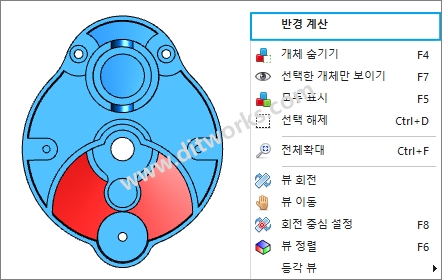

3) 라운드 값을 확인할 면을 선택한 후 마우스 오른쪽 버튼을 눌러 ” 반경 계산 ” 기능을 실행합니다.

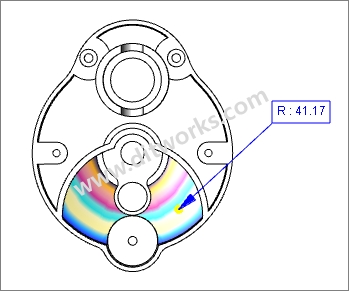

4) 선택한 면의 반경 계산 값이 측정된 것을 확인할 수 있습니다.
