[NEW] 투영면적 계산 시 ” 면 필터 ” 선택할 수 있도록 개선
안녕하세요! (주)모드뷰 기술지원팀입니다.
오늘은 MODView V12.6 / OPR3D V8.6 버전에서 개선된 투영면적 “ 면 필터 “ 선택에 대해 알아보겠습니다.
- 투영 면적 ” 면 필터 ” 선택

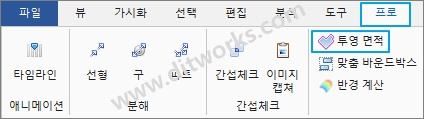

1) [ “ 프로 “ 메뉴 -> 투영 면적 ] 을 실행합니다.

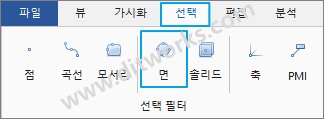

2) [ “ 선택 “ 메뉴 -> 면 ] 을 실행합니다.

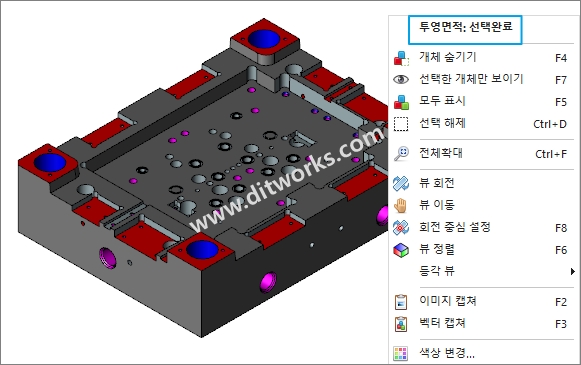

3) 솔리드 개체의 투영 면적 값이 필요한 특정 면을 선택하고 마우스 오른쪽 버튼을 눌러 ” 투영면적:선택완료” 아이콘을 선택합니다.

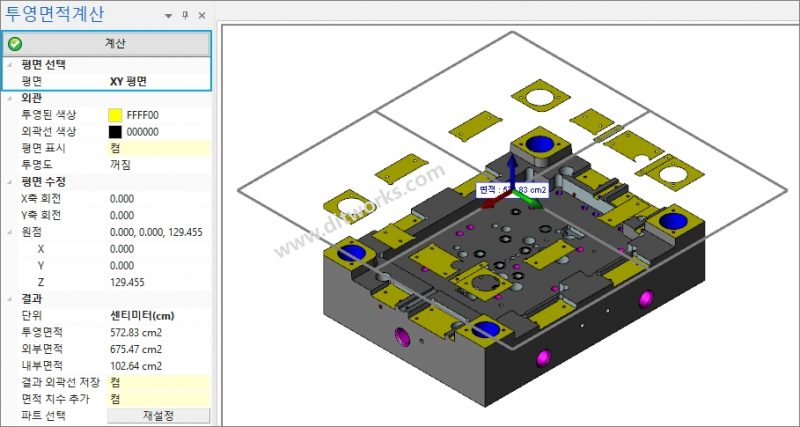

4) 투영면적을 계산하려는 평면의 방향을 설정한 후 계산을 선택 시 선택한 면의 투영 면적 값이 측정되어 나타납니다.
* 기존 버전의 투영 면적 기능은 솔리드만 선택할 수 있었지만 MODView V12.6 / OPR3D V8.6 버전에서 ” 면 필터 ” 기능을 이용하여 특정 면을 선택할 수 있도록 개선되었습니다. *
감사합니다 !
