[TIP] 3D 측정 치수를 저장하여 활용하는 방법
안녕하세요! (주)모드뷰(디아이티) 기술지원팀입니다.
오늘은 OPR3D V8.3, MODView V12.3의 추가된 [ ” 분석 ” 메뉴 -> 치수 저장, 치수 열기 ] 기능을 이용하여 3D 측정 치수를 저장하여 변경된 데이터에서 저장한 치수 파일을 열어 변경된 치수 위치를 확인하는 방법에 대해 알아보도록 하겠습니다.
- 변경된 데이터에서 기존 데이터의 측정값과 다른 부분을 확인하는 방법

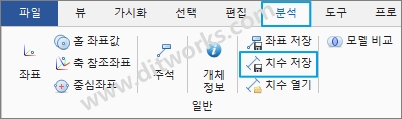

1) 변경 전 데이터에서 측정을 한 후[ “ 분석 “ 메뉴 -> 치수 저장 ] 을 실행합니다.

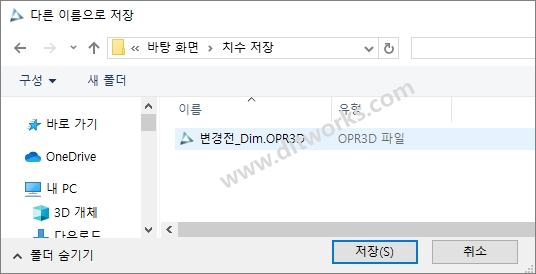

2) 저장 위치를 설정하고 저장 버튼을 누르면 측정값만 저장된 파일이 생성된 것을 확인할 수 있습니다.
3) 변경된 데이터를 오픈하고 [ ” 분석 ” 메뉴 -> 설정 ] 기능을 실행합니다.
4) 설정 옵션에서 ” “치수 검사” 기능을 “켬” 으로 설정합니다.

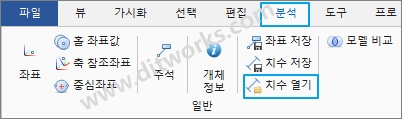

5) [ “ 분석 “ 메뉴 -> 치수 열기 ] 를 실행합니다.

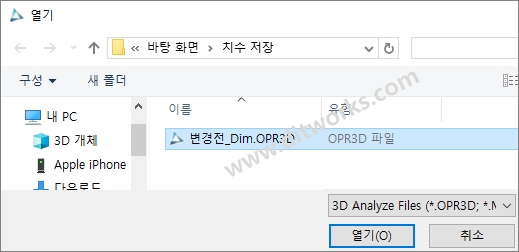

6) 저장한 측정 파일을 선택하고 열기 버튼을 선택합니다.

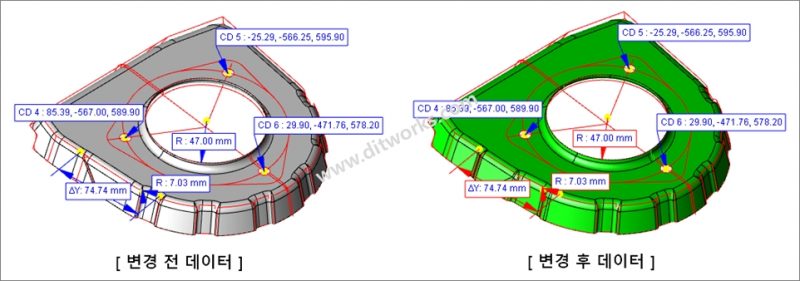

7) 변경된 데이터상에 변경전 데이터에서 저장한 측정값이 나타나고 변경된 치수는 빨간색으로 표시된 것을 확인할 수 있습니다.
* 치수 검사 기능을 켬으로 설정한 후 3D 측정 데이터를 저장한 후 열어 간편하게 변경된 측정 위치를 확인할 수 있습니다. *
