[TIP] 2D 투영 후 원점 선택 방법

안녕하세요! (주)모드뷰(디아이티) 기술지원팀입니다.

오늘은 2D 투영 후 뷰 활성화 기능을 사용하여 원점을 확인하는 방법에 대해 알아 보겠습니다.

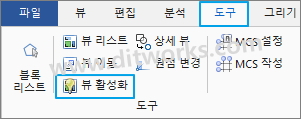

1) [ “ 도구 “ 메뉴 -> 뷰 활성화 ] 을 실행합니다.

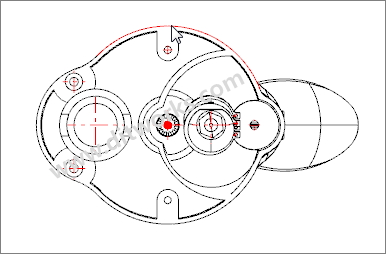

2) 원점 확인이 필요한 개체의 라인을 선택합니다.

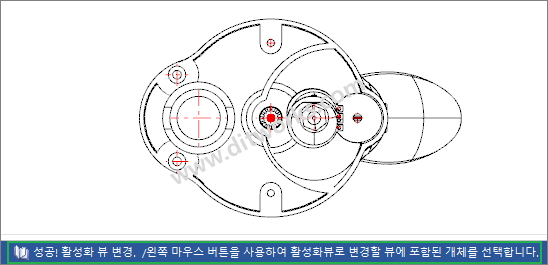

3) 라인을 선택시 하단 명령창에 “ 성공! 활성화 뷰 변경 “ 메세지로 확인이 가능합니다.

4) 뷰 활성화 후 좌표 , MCS 작성 을 사용하여야 정확한 좌표 값 , 카 라인 결과를 확인할 수 있습니다.

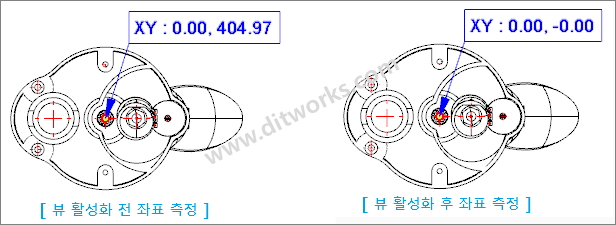

1. 뷰 활성화 전 , 후 좌표 측정 결과

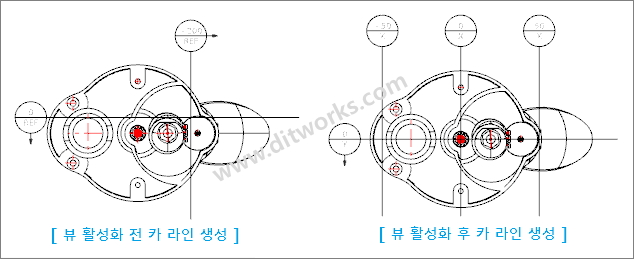

2. 뷰 활성화 전 , 후 MCS [카 라인] 생성 결과

* 2D 투영한 데이터는 [ 뷰 활성화 ] 기능을 사용하여야 정확한 좌표 값 , MCS 결과를 확인할 수 있습니다. *

감사합니다!
