[TIP] 파트분해 시 선택한 모든 개체의 분해 경로 선을 확인하는 방법
안녕하세요! (주)모드뷰(디아이티) 기술지원팀입니다.
오늘은 OPR3D V8.3, MODView V12.3의 추가된 [ ” 프로 ” 메뉴 -> 파트 분해 ] 옵션에서 경로 생성 유형의 ” 모든선 “ 기능을 이용하여 파트 분해 시 선택한 모든 개체의 분해 경로 선을 생성하는 방법에 대해 알아보도록 하겠습니다.
- 모든선 경로 생성하는 방법

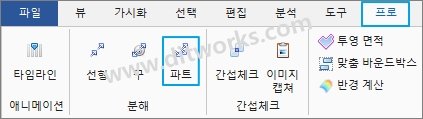

1) [ “ 프로 “ 메뉴 -> 파트 분해 ] 를 실행합니다.
2) 파트 분해 옵션에서 분해 경로 작성을 ” 켬 “, 경로 유형을 ” 축 방향 “, 경로 생성 유형을 ” 모든선 ” 으로 설정합니다.

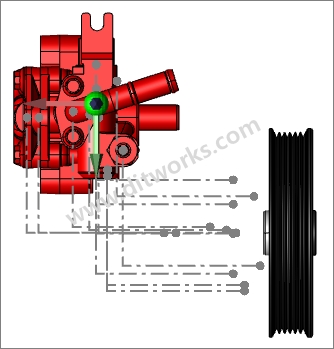

3) 분해 경로 선을 생성 할 개체를 선택하고 활성화 된 축 방향으로 이동 시 선택한 모든 개체의 분해 경로 선이 생성된 것을 확인할 수 있습니다.
* 모든 개체의 분해 경로를 생성 시 파트분해 기능에 모든선을 이용하면 간편하게 확인할 수 있습니다. *
감사합니다!
