[TIP] 2D 홀 좌표값을 한번에 측정하여 활용하는 방법

안녕하세요. 디아이티 기술지원팀입니다.

오늘은 2D 기능 [ ” 분석 ” 메뉴 -> ” 홀 좌표값 ” ] 기능을 이용하여 2D 도면상에 홀 중심 좌표를 한번에 측정하여 활용하는 방법에 대해 알아보도록 하겠습니다.

1. 홀 중심 좌표 측정 방법

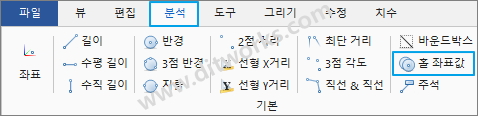

1) [ ” 분석 ” 메뉴 -> 홀 좌표값 ] 기능을 실행합니다.

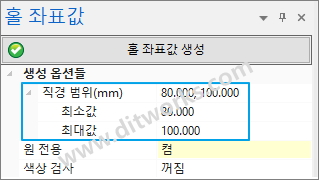

2) 홀 좌표값 옵션에서 홀 중심 좌표를 확인해야하는 홀의 직경범위 최소 값, 최대 값을 입력합니다.

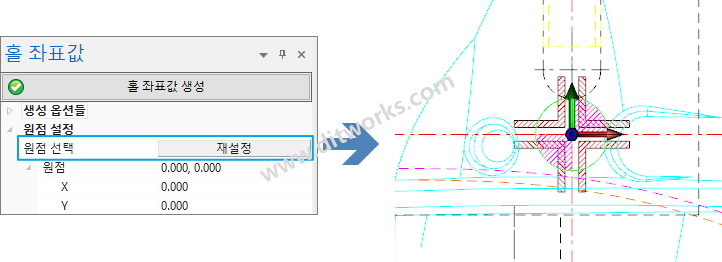

3) 홀 좌표값 옵션에서 ” 원점 선택 재설정 ” 기능을 선택하여 도면의 원점 위치를 [ 0,0] 선택합니다.
이 원점 위치에 따라 홀 좌표값이 달라짐으로 원하는 기준 위치을 정확히 선택 합니다.

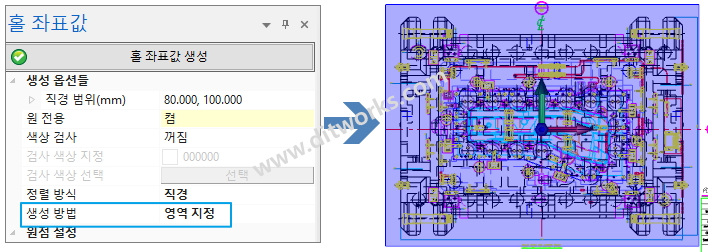

4) 홀 좌표값 옵션에서 ” 영역 지정 “을 선택하여 홀 중심점을 측정할 홀들이 있는 도면을 드레그하여 선택합니다.

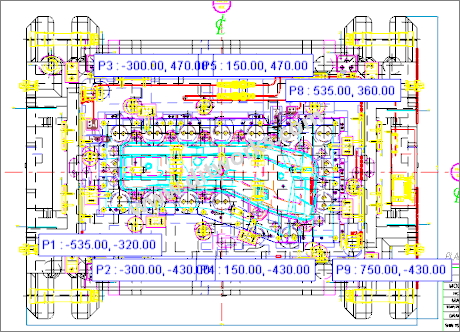

5) “홀 좌표값 생성”을 누르면 최대/최소 직경 범위안의 홀들의 중심점 좌표값이 생성된 것을 확인할 수 있습니다.

홀 좌표값 기능으로 측정한 중심점은 [ ” 분석 ” 메뉴 -> 좌표 저장 ] 기능을 이용하여 txt파일로 저장해여 활용할 수 있습니다.

감사합니다!

디아이티 (주)디아이티웍스 기술지원팀
