[TIP] 투영된 면적의 외곽라인 추출 방법

안녕하세요! 디아이티 기술지원팀입니다.

오늘은 투영된 면적의 외각라인 추출 방법에 대해 알아보겠습니다.

1. 투영된 면적의 외곽라인을 추출하는 방법

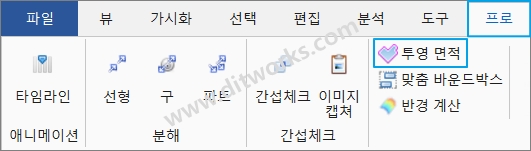

1) [ ” 프로 ” 메뉴 ->투영면적 ] 기능을 실행합니다.

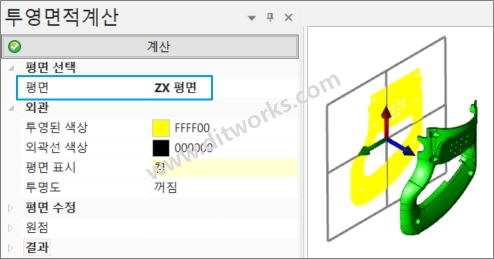

2) 개체를 선택한 후 마우스 오른쪽 버튼을 눌러 ” 투영면적 선택완료 “ 아이콘을 선택하고 투영면적의 평면 방향을 설정하고 계산버튼을 선택합니다.

3) [ ” 도구 ” 메뉴 -> 경계 곡선 추출 ] 기능을 실행합니다.

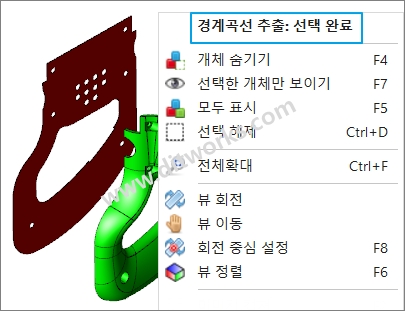

4) 투영된 면적을 선택하고 마우스 오른쪽 버튼을 눌러 ” 경계곡선 추출:선택 완료 ” 아이콘을 선택합니다.

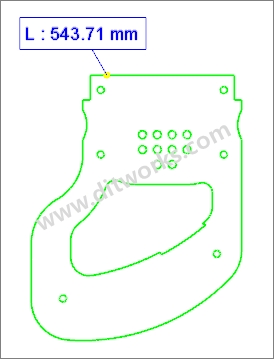

5) 투영된 면적을 개체숨기기 기능을 사용시 투영면적의 외곽라인이 추출된것을 확인할 수 있으며 [ ” 분석 ” 메뉴 -> 개체측정 -> 길이 ] 기능을 사용하여 외곽의 전체 길이를 측정할 수 있습니다.

개체의 맞닿는 면에 외곽의 전체 길이를 측정시 [ ” 프로 ” 메뉴 -> 투영면적 , ” 도구 ” 메뉴 -> 경계 곡선 추출 , ” 분석 ” 메뉴 -> 길이 ] 기능을 사용하여 쉽게 측정이 가능합니다.

감사합니다!

(주)디아이티웍스/디아이티 기술지원팀
