[TIP] 라인을 생성하여 외각을 측정하는 방법

안녕하세요 디아이티웍스 기술지원팀입니다.

오늘은 데이터 상에 표현되어 있지 않는 모서리를 라인을 생성하여 외각을 측정하는 방법에 대해 알아보도록 하겠습니다.

1. 외각 측정 방법

1) [ ” 도구 ” 메뉴 -> 직선 ] 기능을 실행합니다.

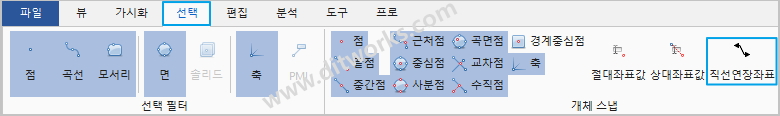

2) [ ” 선택 ” 메뉴 -> 직선 연장 좌표 ] 기능을 실행합니다.

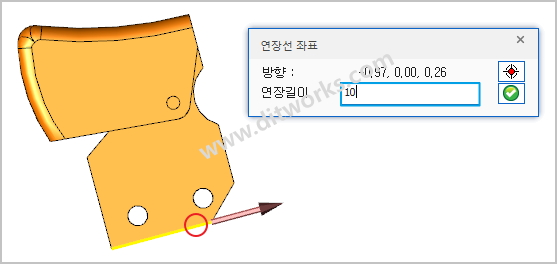

3) 외각 측정이 필요한 모서리를 선택하고 연장 길이 선을 입력하여 연장선을 생성합니다.

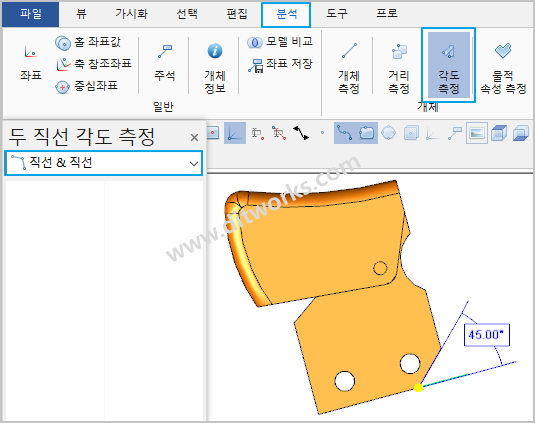

4) [ ” 분석 ” 메뉴 -> 각도 측정 -> 직선 & 직선 ] 기능을 실행하여 생성된 연장선과 외각을 측정할 모서리를 선택 시 외각의 값이 측정되어 나타납니다.

외각을 측정 시 데이터상에 보조선이나 선택이 가능한 모서리가 없는 경우 라인만 생성하면 간편하게 외각의 값을 측정할 수 있습니다.

감사합니다!
