[ Tip ] 단면제외 기능 사용 방법

안녕하세요 디아이티웍스 기술지원팀입니다.

오늘은 [ ” 도구 ” 메뉴 -> 단면제외 ] 기능을 이용하여 어셈블리 데이터에서 작업자가 선택한 파트를 클리핑 뷰, 단면 작업에서 제외하여 확인하는 방법에 대해 알아보도록 하겠습니다.

1. 단면제외 사용하는 방법

1) [ ” 도구 ” 메뉴 -> 단면제외 ] 기능을 실행합니다.

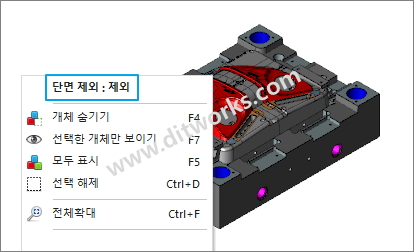

2) 어셈블리 데이터에서 클리핑 뷰, 단면 작업 시 제외할 개체를 선택한 후 마우스 오른쪽 버튼을 눌러 ” 단면제외 ” 기능을 실행합니다.

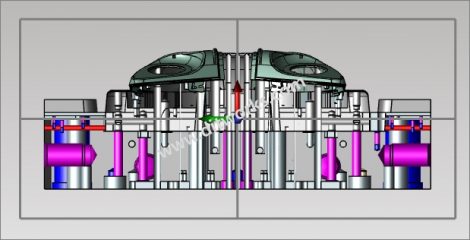

3) [ ” 가시화 ” 메뉴 -> 클리핑 뷰 ], [ ” 도구 ” 메뉴 -> 단면생성 -> 평면단면 ] 기능을 실행 시 단면제외를 적용한 파트는 작업이 되지않는 것을 확인할 수 있습니다.

단면제외 기능을 사용하여 클리핑 뷰, 평면단면 작업 시 불필요한 파트를 제외하여 작업이 가능합니다.

감사합니다!
