[TIP] 2D 치수기능에서 +,- 공차 적용 방법

안녕하세요. 디아이티 기술지원팀입니다.

오늘은 2D 기능 [ ” 치수 ” 메뉴 -> ” 설정 ” ] 기능을 이용하여 치수 측정 시 +,- 공차를 기입하는 방법에 대해 알아보도록 하겠습니다.

1. +, – 공차를 적용하여 치수 측정하는 방법

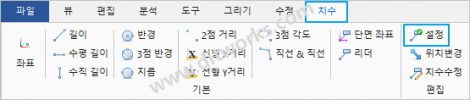

1) [ ” 치수 ” 메뉴 -> 설정 ] 기능을 실행합니다.

(2) 설정 옵션에서 공차 표시 옵션을 ” 켬 “으로 설정하고 [ 한계 상한 , 한계 하한 ] 값을 입력한 후 적용을 선택합니다.

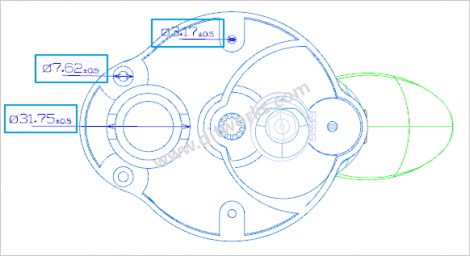

(3) 치수 메뉴의 측정 기능을 이용하여 측정 시 설정한 공차 옵션이 적용되어 측정된 것을 확인할 수 있습니다.

2. 기존 측정된 +,- 공차를 변경하는 방법

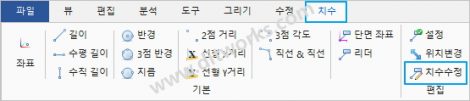

1) [ ” 치수 ” 메뉴 -> 치수 수정 ] 기능을 실행합니다.

2) 측정된 치수를 선택하고 공차 옵션에서 [ 한계 상한 , 한계 하한 ] 값을 변경한 후 적용을 선택합니다.

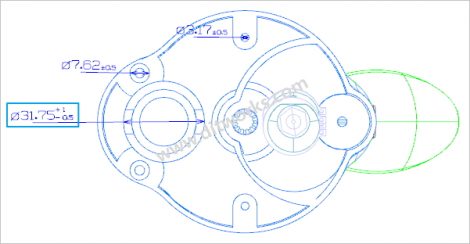

3) 기존 측정된 치수가 변경되어 나타난 것을 확인할 수 있습니다.

2D 기능의 [ ” 치수 ” 메뉴 -> 설정 , 치수 수정 ] 기능을 이용하여 치수에 +,- 공차를 간편하게 적용할 수 있습니다.

감사합니다!
