[TIP] 개체를 타입별로 선택하여 확인하는 방법

안녕하세요 디아이티 기술지원팀입니다.

오늘은 타입별 선택 기능을 이용하여 복잡한 어셈블리 데이터에서 원하는 타입의 개체를 쉽게 선택하는 방법에 대해 알아보겠습니다.

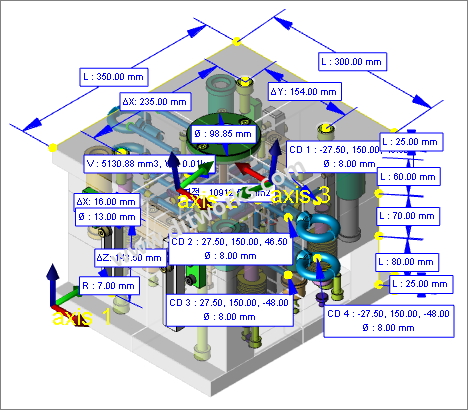

3D 모델링에는 점 , 선 , 면 , 솔리드 , 축 , 문자 치수 데이터가 있습니다.

복잡한 어셈블리 데이터나 개별의 파트가 많은경우 필요한 개체만 선택하여 제어하기는 어렵습니다.

타입별 선택에서 특정 데이터를 선택하면 특정 데이터는 모두 선택이 되어 쉽게 제어할 수 있습니다.

“ 타입별 선택 “ 과 “ 개체 숨기기 , 선택한 개체만 보이기 “ 기능을 이용하여 원하는 개체를 선택 , 원하는 개체만 확인 , 불필요한 개체 숨기기 기능을 간편하게 확인하는 방법에 대해 알아보겠습니다.

1. 특정 타입의 데이터를 선택하는 방법

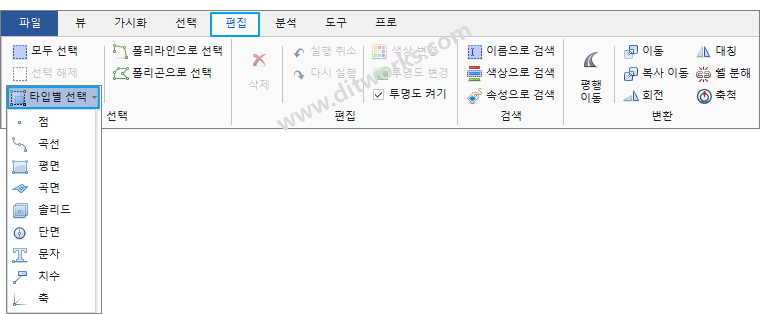

1) [ “ 편집 “메뉴 -> 타입별 선택 ] 에서 선택할 개체의 타입을 선택합니다.

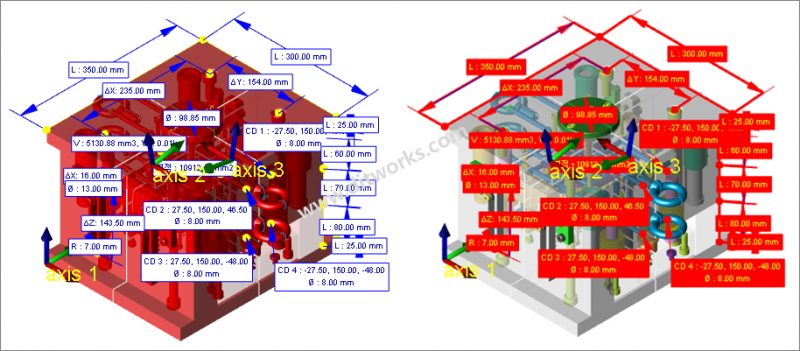

2) 타입별 선택 타입에서 작업중 필요한 타입을 선택하면 복잡한 데이터에서도 간편하게 선택하여 제어할 수 있습니다. [ ex) 솔리드 , 치수 ]

2. 불필요한 개체 숨기는 방법

1) 타입별 선택에서 불필요한 타입을 선택합니다.

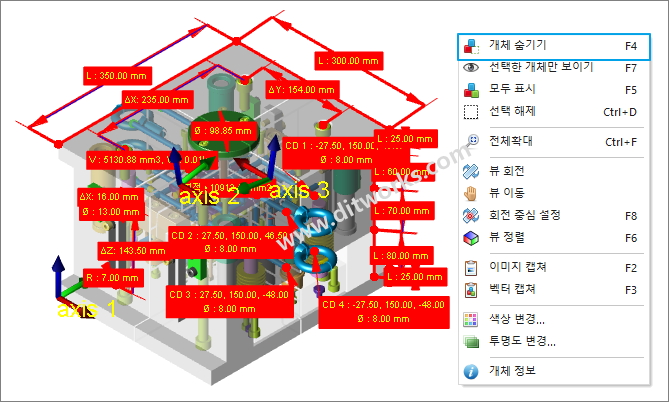

2) 타입을 선택 후 마우스 우클릭하여 개체 숨기기 기능을 실행 합니다.

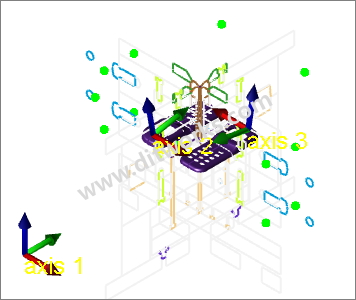

3) 동일한 방법으로 불필요한 개체를 선택하여 개체숨기기를 하면 복잡한 데이터에서 필요한 타입만 남겨 확인할 수 있습니다.

3. 필요한 타입만 선택하여 확인하는 방법

1) 타입별 선택에서 확인이 필요한 타입을 선택합니다.

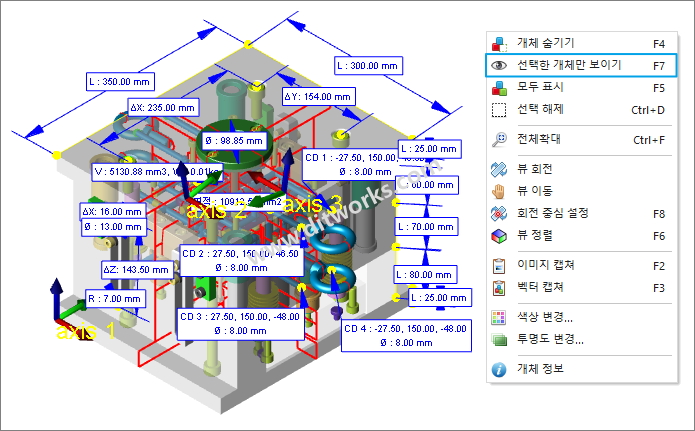

2) 타입을 선택 후 마우스 우클릭하여 선택한 개체만 보이기 기능을 실행 합니다.

3) 선택한 개체만 보이기를 실행시 많은 타입중에서 작업자가 선택한 타입만 화면상에 표기되어 바로 확인할 수 있습니다.

감사합니다!

---

디아이티 /(주)디아이티웍스 기술지원팀
