[TIP] 모든 단면 투영 방법 및 해칭 생성하여 투영하는 방법
안녕하세요 디아이티 기술지원팀입니다.
오늘은 작업한 모든 단면을 한번에 2D 투영하는 방법과 단면상에 해칭 작업하여 투영하는 방법에대해 알아보겠습니다.
1. 모든 단면을 한번에 투영하는 방법

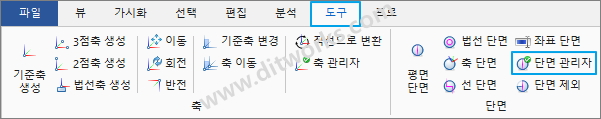

1) [ “ 도구 ” 메뉴 -> 단면 관리자 ] 기능을 실행합니다.

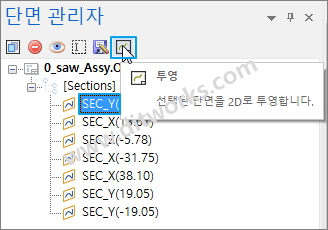

2) 단면관리자 리스트에서 단면 1개를 선택 후 “ 투영 “ 기능을 실행합니다.
3) 단면 투영 옵션에서 모든 단면 투영 기능을 “ 켬 “ 으로 설정하여 투영합니다.
4) 2D 화면상에 작업한 모든 단면이 한번에 투영된 것을 확인할 수 있습니다.
- 해칭 생성하여 투영하는 방법
1) [ “ 도구 ” 메뉴 -> 단면 관리자 ] 기능을 실행합니다.
2) 단면관리자 리스트에서 단면 1개를 선택 후 “ 투영 “ 기능을 실행합니다.

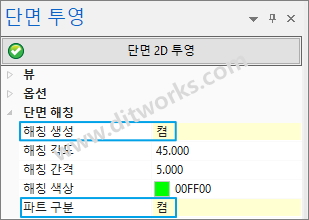

3) 단면 투영 옵션에서 해칭 생성 기능을 “ 켬 “ 으로 설정하여 투영합니다.
(파트구분 : 파트별로 해칭을 반대로 생성할 수 있습니다.)

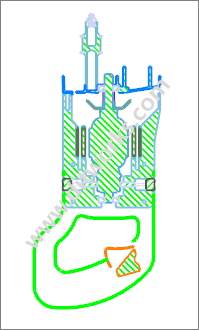

4) 단면상에 해칭이 생성되어 투영된 것을 확인할 수 있습니다.
감사합니다!
