[NEW] Pro제품의 간섭체크의 단면 체크 기능 추가

안녕하세요 디아이티 기술지원팀입니다.

오늘은 MODView V11 , OPR3D V7 버전에 추가된 [ ” 프로 ” 메뉴 -> 간섭체크 ] 옵션에 추가된 단면 체크 기능 사용 방법에 대해 알아보겠습니다.

1. 단면체크 사용방법

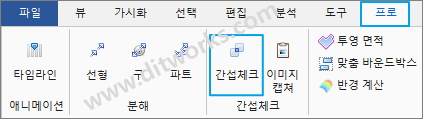

1) [ ” 프로 ” 메뉴 -> 간섭체크 ] 기능을 실행합니다.

2) 간섭 체크 옵션의 체크 종류를 “간섭”으로 설정하고 간섭 체크 기능을 실행합니다.

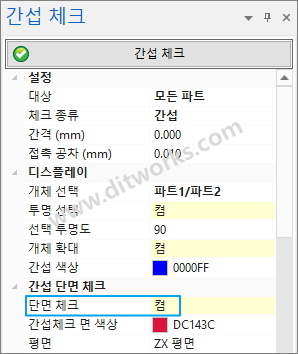

3) 간섭체크 옵션에서 “단면 체크” 옵션을 “켬” 으로 설정합니다.

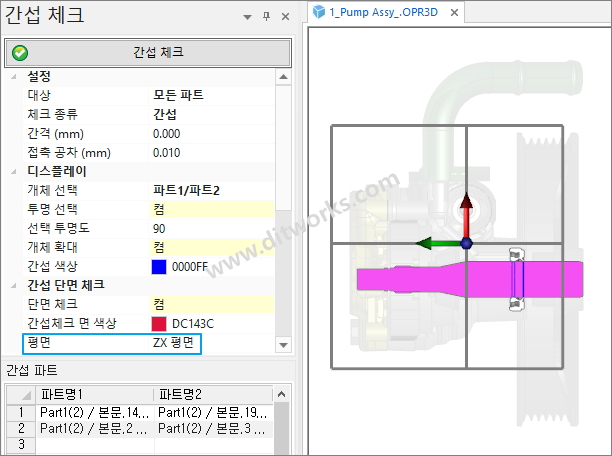

4) 간섭 파트 목록에 간섭된 파트를 선택 시 간섭된 부위는 선택한 평면으로 나타나는 것을 확인할 수 있습니다.

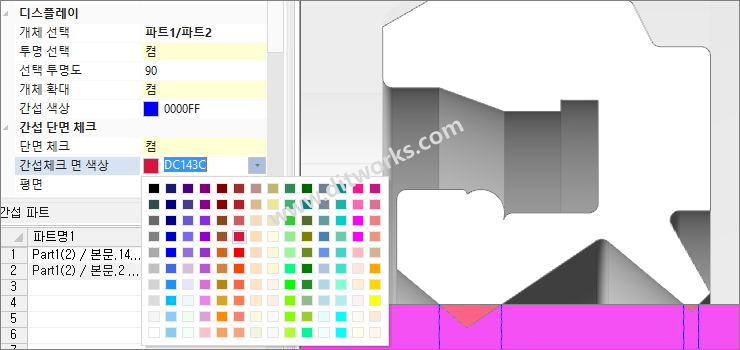

5) 간섭된 부위의 색상은 작업자가 원하는 색상으로 변경하여 확인할 수 있습니다.

MODView V11 , OPR3D V7 버전에 추가된 간섭체크의 단면 체크 기능을 이용하여 간섭된 위치를 작업자가 원하는 평면 방향으로 확인할 수 있으며, 간섭 부위의 색상을 변경하여 확인할 수도 있습니다.

감사합니다!
