[TIP] 면 결합 기능 활용 방법

안녕하세요! 디아이티 기술지원팀입니다.

오늘은 한 개체만 선택하여도 여러개의 파트가 선택되는 개체를 분해한 후 솔리드 데이터로 사용하는 방법에 대하여 알아보겠습니다.

1. 면 결합 활용 방법

1) 한 개체만 선택하여도 여러개의 파트가 선택되는 파일에서 [ “ 편집 ”메뉴-> 쉘 분해 ] 기능을 실행합니다.

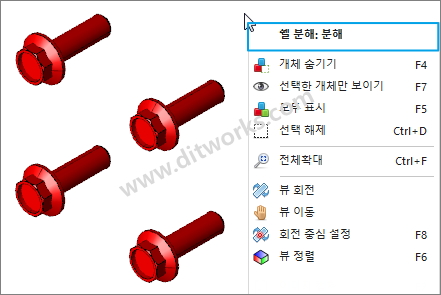

2. 여러개의 파트가 선택되는 개체를 선택 후 마우스 오른쪽 버튼을 눌러 [ ” 쉘 분해 : 분해 “ ] 기능을 실행합니다.

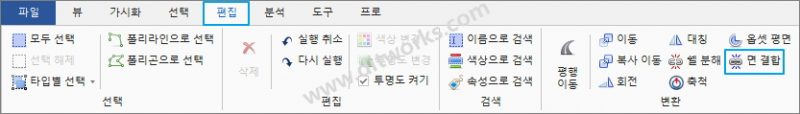

3. [ “ 편집 ”메뉴-> 면 결합 ] 기능을 실행 합니다.

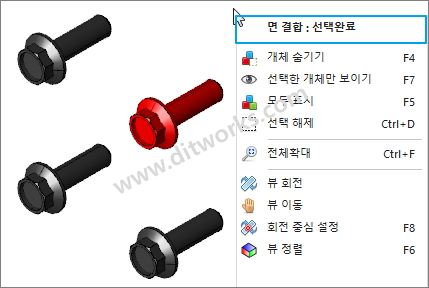

4. 각각의 서피스로 분해된 개체에서 한 개체를 전체 선택 후 마우스 오른쪽 버튼을 눌러 [ ” 면 결합 : 선택완료 ” ] 기능을 실행합니다.

5. 면 결합 기능을 사용 시 서피스 데이터에서 솔리드 데이터로 변경된 것을 확인할 수 있으며 솔리드로 변경된 개체는 “부피/무게”를 계산할 수 있고 , “솔리드”로 STP/X_T등의 파일로 변환할 수 있습니다.

감사합니다!
