[TIP] 생성한 축을 기준으로 선택한 개체를 회전하는 방법

안녕하세요 디아이티 기술지원팀입니다.

오늘은 생성한 축을 기준으로 선택한 개체를 회전하는 방법에 대해 알아보겠습니다.

1. 생성한 축 기준으로 선택한 개체를 회전하는 방법

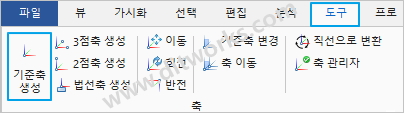

1) [ ” 도구 ” 메뉴 -> 기준축 생성 ] 기능을 실행합니다.

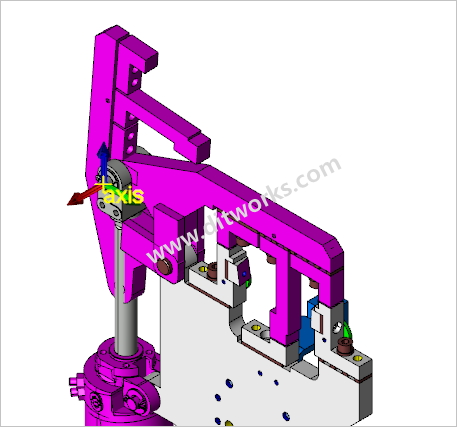

2) 회전 시  기준이 될 개체 중심의 기준 축을 생성 합니다.

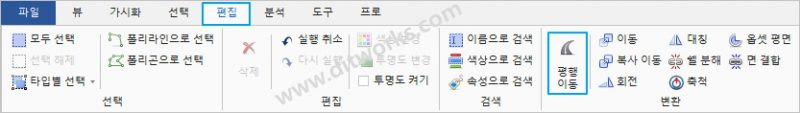

2. [ ” 편집 ” 메뉴 -> 평행이동 ] 기능을 실행 합니다.

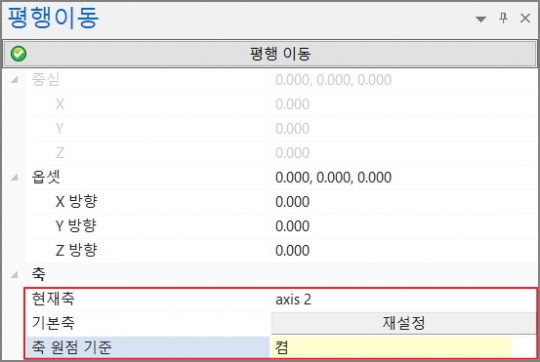

3) 옵션의” 축 ” 에서 [ 현재축 ] 을 선택하고 생성한 축을 선택합니다.

4) [ 축 원점 기준 ] 을 ” 켬 ” 으로 설정 합니다.

5) 회전을 하려는 개체를 선택시 현재축으로 설정 한 기준축이 활성화 됩니다.

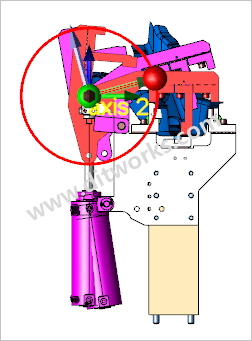

6) Crrl 키를 누르고 회전 시 기준이 될 축을 선택 시 기준축에 볼 아이콘이 생성된것을 확인할 수 있으며 , 볼 아이콘을 선택하여 이동 시 선택한 개체는 회전이 됩니다.

생성한 축을 기준으로 선택한 개체를 회전 시 다른 개체와의 간섭 여부를  확인할 수 있습니다.

감사합니다!

---
