[TIP] 모델링 정확도 변경 방법

안녕하세요 디아이티 기술지원팀입니다.

오늘은 모델링의 라운드 및 홀의 형상이 각지게 나오는 경우 모델링의 정확도 변경 방법에 대해 알아보겠습니다.

1. [ 파일 -> 파일 옵션 ] 기능을 실행하고 오픈하는 파일의 확장자에서 테셀레이션 설정을 누릅니다.

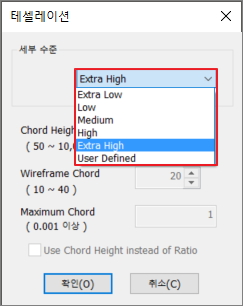

2. 세부수준 옵션에서 Extra High 를 선택합니다.

3. 각지게 나오는 모델링을 다시 오픈시 모델링의 정확도가 변경된 것을 확인할 수 있습니다.

* 모델링의 정확도를 변경하지 않고 단면작업 치수 측정시에는 오차가 발생될 수 있어 정밀한 측정시에는 필히 세부수준을 변경하여야 합니다.(특히 홀이나 라운드된 면들은 적용 필요) *

1. 세부수준 Extra High 설정하여 측정

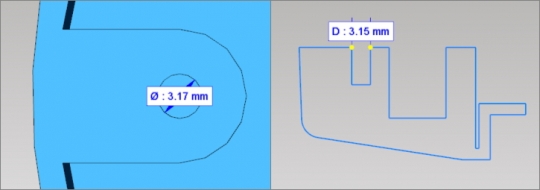

2. 세부수준 Low 설정하여 측정

* 읽기모드가 B-rep (솔리드) 로 설정시에는 테셀레이션 재생성 기능을 사용하여 파일을 읽은 상태에서 세부순을 변경할 수 있습니다. *

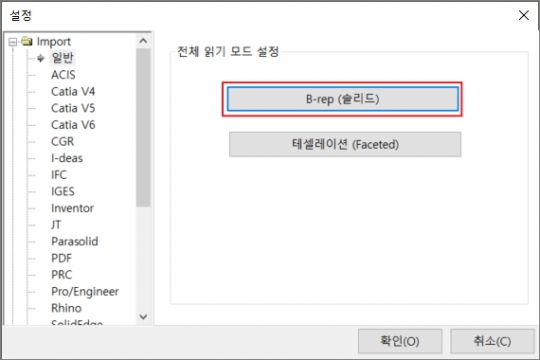

1. [ 파일 -> 파일옵션 ] 읽기모드를 B-rep (솔리드) 선택하고 확인을 누릅니다.

2. [ 가시화 -> 테셀레이션 재생성 ] 기능을 실행하여 세부수준 옵션에서 정확도를 변경합니다.

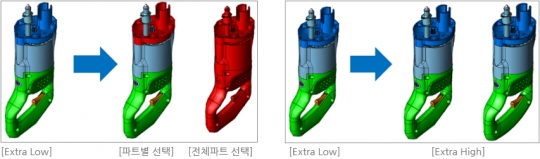

3. 세부수준을 변경 할 개체를 선택합니다. [ 파트 또는 전체 파트 ]
