[TIP] 기울어진 형상을 셋팅하는 방법

안녕하세요. 디아이티 기술지원팀입니다.

오늘은 [ ” 도구 ” 메뉴 -> ” 법선축 생성 “,”기준축 변경 ] 기능을 이용하여 기울어진 형상을 셋팅하는 방법에 대해 알아보도록 하겠습니다.

1. 기울어진 형상을 셋팅하는 방법

1) 기울어진 형상을 불러 왔을 경우 치수 측정하면 원점 축 방향에 대한 값이 나오기 때문에 셋팅을 해줘야 합니다.

2) 기준이 될 평면 위에 축을 만들어 줍니다. [ ” 도구 ” 메뉴 ->법선 축]

※ 3점 축을 이용하여도 무관합니다.

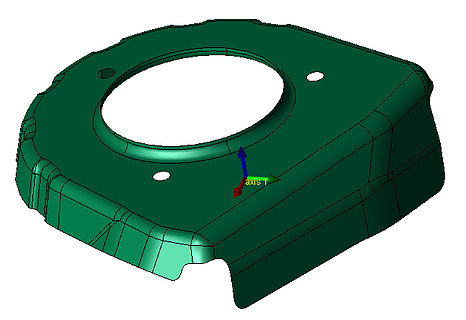

3) 법선 축 생성

수직 축을 생성하고자 하는 면을 선택하면 Z축 방향으로 수직된 축이 생성됩니다.

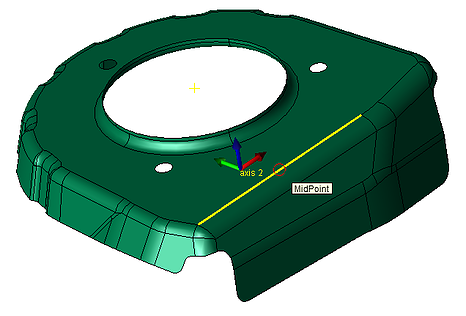

4) 생성된 축의 X방향 지정을 위해 근처 모서리 선을 선택합니다.

선택한 모서리와 X축(빨간 축)이 평행하게 변경 됩니다.

5) [ ” 도구 ” 메뉴 ->기준축 변경]을 선택하고 생성한 축을 선택합니다.

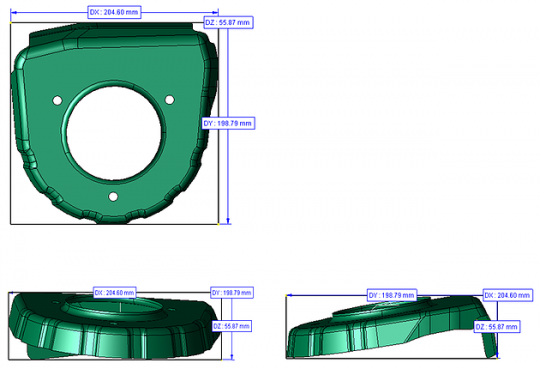

6) 기울어진 형상이 제대로 셋팅 됐습니다. 여러 뷰 방향으로 전환하여 셋업 상태를 확인하고 치수 작업을 합니다.
