[TIP] 기준축 변경을 하지않고 2D뷰 투영을 하는 방법

안녕하세요. 디아이티 기술지원팀입니다.

오늘은 [ ” 도구 ” 메뉴 -> ” 2D뷰 투영 ” ] 기능의 “현재뷰 기준 기능”을 이용하여 기준축 기준에서 틀어진 개체를 기준축을 변경하지않고 2D뷰 투영을하는 방법에 대해 알아보도록 하겠습니다.

1. 현재뷰 기준으로 투영하는 방법

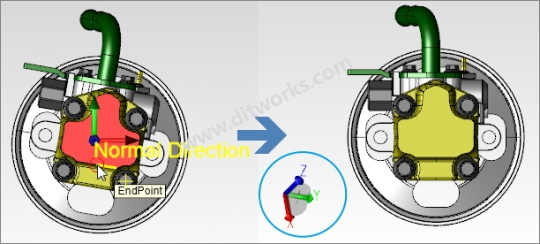

1) [ ” 가시화 ” 메뉴 -> 법선 뷰 ]기능을 실행합니다.

2) 투영 시에 앞면이 되는 평면을 키보드 “Shift” 키를 눌러 선택하고 X축의 방향으로 설정할 모서리를 선택합니다.

3) [ ” 도구 ” 메뉴 -> 2D뷰 투영 ]기능을 실행합니다.

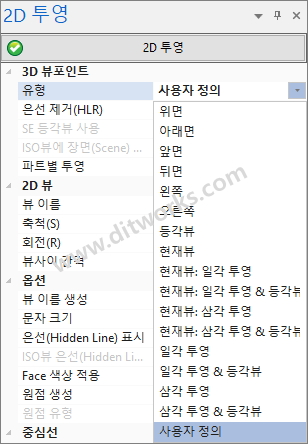

4) 유형 옵션에서 “사용자 정의” 기능을 선택합니다.

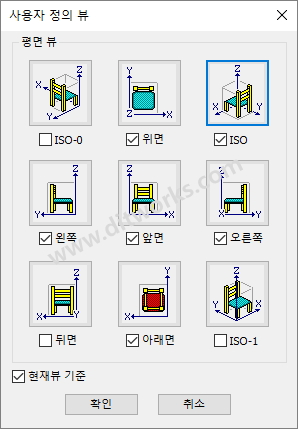

5) 사용자 정의 뷰의 “현재뷰 기준”과 투영할 평면뷰를선택하고 2D 투영 기능을 실행합니다.

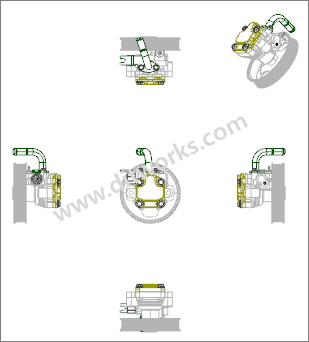

6) 현재뷰 기준 기능을 이용하면 기준축을 설정하지 않고 투영이 된것을 확인할 수 있습니다.

감사합니다!
