[NEW] 개체간 거리 만곡점 측정의 계산 방식 옵션 사용방법

안녕하세요. 디아이티 기술지원팀입니다.

오늘은 MODView V11, OPR3D V7 버전에 추가된 [ ” 분석 ” 메뉴 -> ” 거리측정 ” -> ” 개체간거리 ” ] 만곡점 측정의 계산 방식 옵션 사용 방법에 대해 알아보도록 하겠습니다.

1. 개체간 거리 계산 방향 설정 [ ” X,Y,Z 축 ” ]

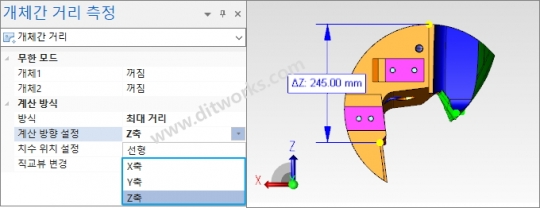

1) 좌측 하단의 참조축 방향으로 만곡점 측정 방향이 설정되어 나타납니다.

2. 치수 위치 설정 [ ” 계산점 사용, 선택점 사용 ” ]

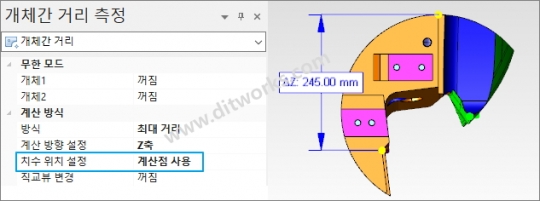

1) “계산점 사용” 시 선택한 두 지점의 최소거리, 최대거리에서 만곡점 측정 포인트가 나타납니다.

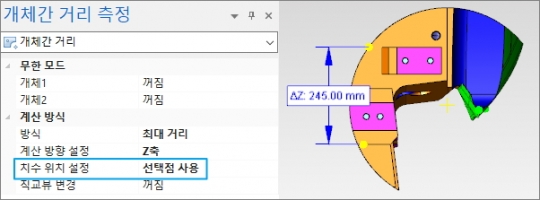

2) “선택점 사용” 시 작업자가 선택한 지점에 만곡점 측정 포인트가 나타납니다.

*계산점과 선택점의 측정 값은 동일하게 나타나며 측정되는 포인트 위치만 다르게 나타납니다.*

3. 직교부 변경 [ ” 켬, 꺼짐 ” ]

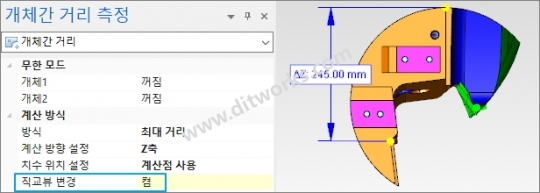

1) 켬으로 설정하여 만곡점을 측정 시 자동으로 화면이 직교 방향으로 전환되어 나타납니다.

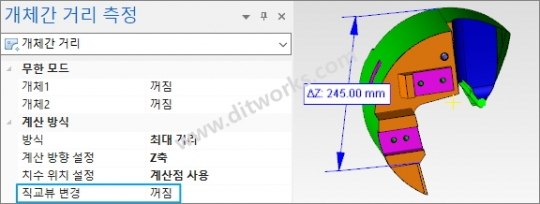

2) 꺼짐으로 설정하여 만곡점을 측정 시 화면은 직교 방향으로 전환되어 나타나지 않습니다.

감사합니다!

---
