[TIP] 모델 브라우저에 세그먼트 폴더를 생성하여 트리 구조를 정리하는 방법

안녕하세요. 디아이티 기술지원팀입니다.

오늘은 [ 세그먼트 생성, 세그먼트 이동 ] 기능을 이용하여 모델 브라우저 트리 구조에 새로운 폴더를 생성하여 모델 트리를 정리하는 방법에 대해 알아보도록 하겠습니다.

1. 세그먼트 생성 방법

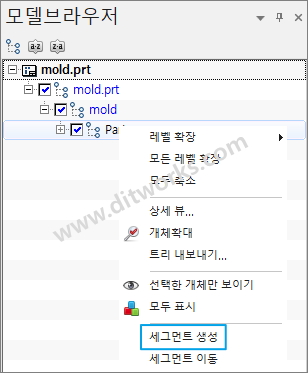

1) 모델브라우저에서 새로운 폴더를 생성할 위치에서 [ ” 마우스 오른쪽 버튼 ” -> 세그먼트 생성 ] 기능을 실행합니다.

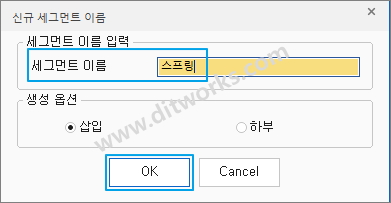

2) 세그먼트 이름을 입력하고 OK 버튼을 선택합니다.

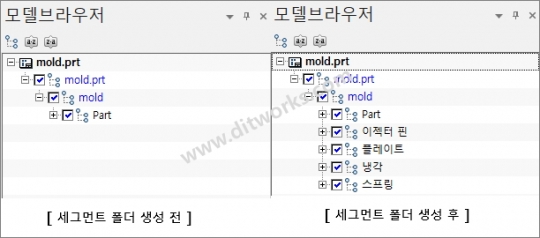

3) 동일한 방법으로 세그먼트 폴더를 생성합니다.

2. 세그먼트 이동 방법

1) 생성된 폴더에 이동할 개체를 선택합니다.

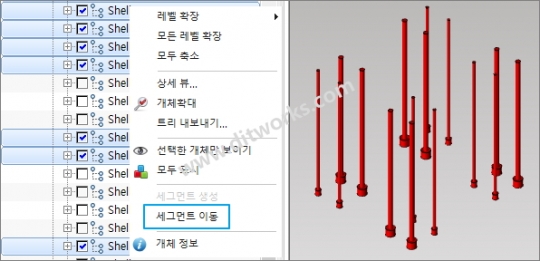

2) 모델브라우저에서 선택된 개체 이름에서 [ ” 마우스 오른쪽 버튼 ” -> 세그먼트 이동 ] 기능을 실행합니다.

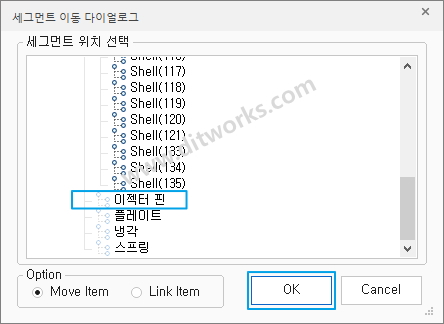

3) 이동 다이얼로그 목록에서 이동할 폴더를 선택하고 OK 버튼을 누릅니다.

4) 동일한 방법으로 이동할 개체를 선택하여 이동하면 모델브라우저 트리가 작업자가 원하는데로 정리된 것을 확인할 수 있습니다.

* MODView와 OPR3D 데이터로 저장 시 세그먼트 폴더도 동일하게 저장된 것을 확인할 수 있습니다. *

감사합니다!
