[TIP] 기준축과 다른 제품의 축을 생성하여 수직한 단면을 확인하는 방법
안녕하세요. 디아이티 기술지원팀입니다.
오늘은 [ ” 도구 ” 메뉴 -> ” 축 단면 “] 기능을 이용하여 어셈블리 데이터에서 기준축을 변경하지 않고 기준축과 다른 제품에 축을 생성하여 수직한 단면을 확인하는 방법에 대해 알아보도록 하겠습니다.
- 기준축이 다른 제품에서 기준축을 변경하지 않고 수직한 단면을 확인하는 방법

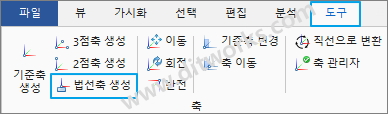

1) [ ” 도구 ” 메뉴 -> ” 법선축 생성 ” ] 기능을 실행합니다.

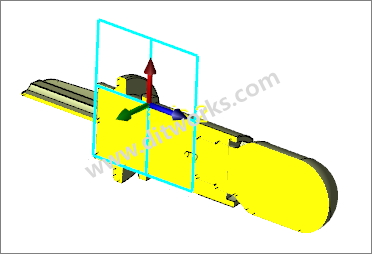

2) 기준축이 다른 제품의 평면을 선택하여 수직한 법선축을 생성합니다.

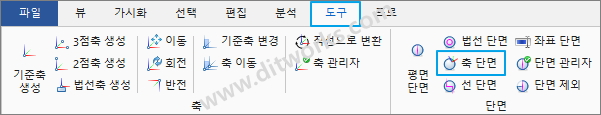

3) [ ” 도구 ” 메뉴 -> ” 축 단면 ” ] 기능을 실행합니다.

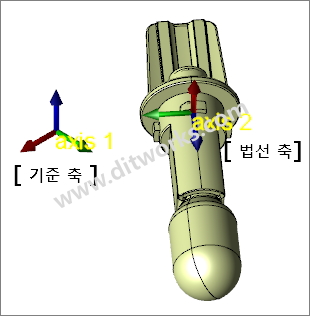

4) 기준축과 다른 제품에 생성한 축을 선택합니다.

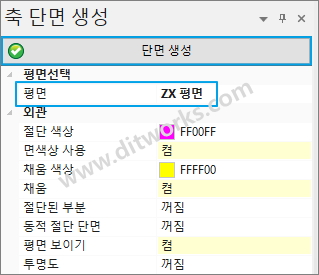

5) 축 단면 기능의 평면 과 단면위치를 설정 후 ” 단면 생성 ” 을 실행하면 단면이 생성됩니다.
축 단면 기능을 이용하면 기준축을 변경하지 않고 생성한 축의 X,Y,Z 방향으로 수직한 단면을 확인할 수 있습니다.
감사합니다!
