[TIP] 모델 비교 후 변경된 부분 체크 및 변화된 부분 갭 차이 확인 방법
안녕하세요. 디아이티 기술지원팀입니다.
오늘은 [ ” 분석 ” 메뉴 -> ” 모델 비교 ” ] 기능과 [ ” 도구 ” 메뉴 -> ” 평면단면 ” ] 기능을 이용하여 변경 전, 변경 후 데이터의 변경된 부분 체크 및 변경된 부위의 변화량을 확인하는 방법에 대해 알아보도록 하겠습니다.
- 변화량을 확인하는 방법

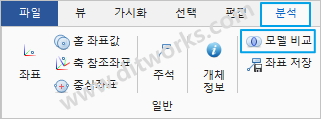

1) 모델 비교할 데이터를 오픈한 후 [ ” 분석 ” 메뉴 -> ” 모델 비교 ” ] 기능을 실행합니다.

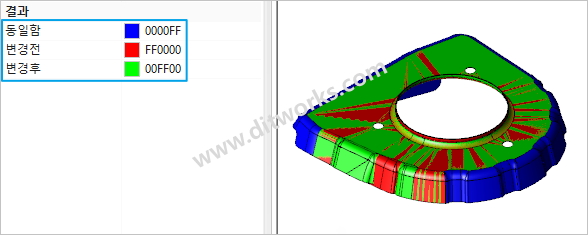

2) 모델비교 옵션에서 동일함 , 변경전 , 변경후 색상을 선택 후 비교 기능을 실행 시 변경된 부분을 색상으로 확인할 수 있습니다.

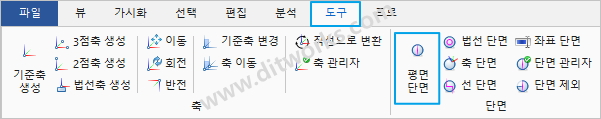

3) [ ” 도구 ” 메뉴 -> ” 평면단면 ” ] 기능을 실행합니다.

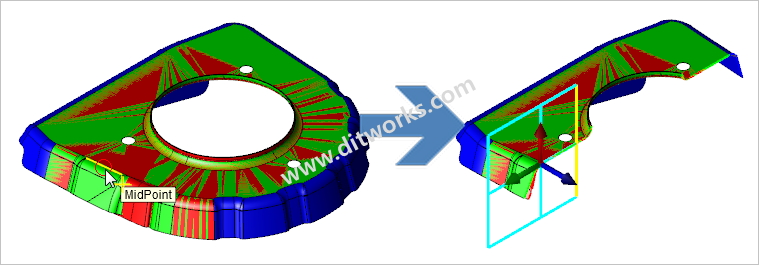

4) 평면단면 옵션에서 ” 원점 선택 재설정 “을 선택한 후 변화량을 확인할 변경된 부위를 선택하고 ” 단면생성 “을 실행합니다.

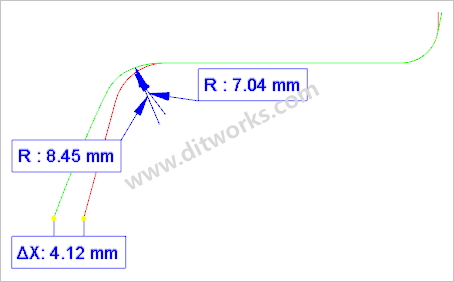

5) 모델 브라우저에서 [ Sections ] 탭만 체크한 후 [ ” 분석 ” 메뉴 ] 측정 기능을 이용하여 변경된 부위의 변화량을 확인할 수 있습니다.
