[TIP] 가상의 교차선 생성 방법 및 교차점 선택 방법

안녕하세요 디아이티 기술지원팀입니다.

오늘은 교차점 스냅을 선택하기 어려운 경우 교차되는 평면과 평면을 선택하여 교차점에 교차선을 만들어 간편하게 교차점을 선택할 수 있는 ” 평면 & 평면 “ 기능에 대해 알아보도록 하겠습니다.

1. 평면 & 평면 사용방법

1) [ ” 도구 ” 메뉴 -> 평면 & 평면 ] 기능을 실행합니다.

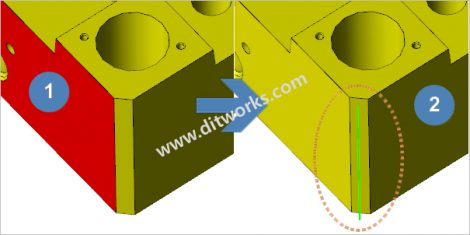

2) 교차선을 생성할 첫 번째 평면과 두번째 평면을 선택 시 교차점에 교차선이 자동 생성됩니다.

3) 생성된 교차선을 이용하여 선택하기 어려운 교차점 스냅을 간편하게 선택하여 활용할 수 있습니다.

2. 교차점 스냅 선택하는 방법

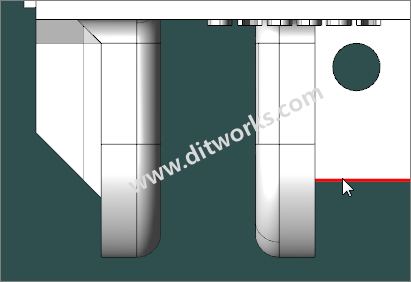

1) 교차점을 선택할 첫 번째 모서리를 컨트롤 키를 눌러 선택합니다.

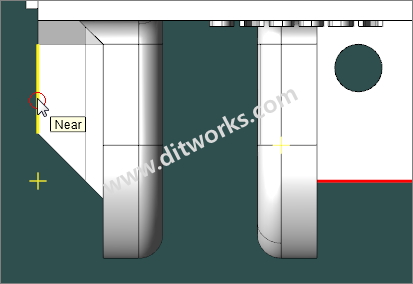

2) 컨트롤 키를 누르지않고 교차점을 확인이 필요한 다른 엣지에 마우스 커서를 올려 놓습니다.

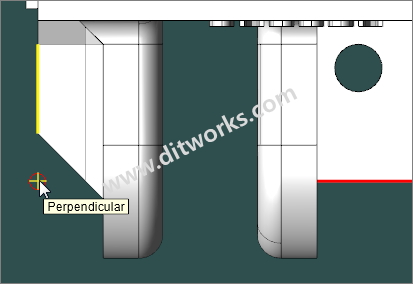

3) 교차되는 지점에 선택할 수 있는 스냅점이 생성된것을 확인할 수 있습니다.

감사합니다!
