[TIP] 단면의 면적을 측정하는 방법

안녕하세요 디아이티 기술지원팀입니다.

오늘은 “단면의 면적 값”을 확인하는 방법에 대해 알아보겠습니다.

1) [ “도구“ 메뉴 -> 평면단면 ] 기능을 실행합니다.

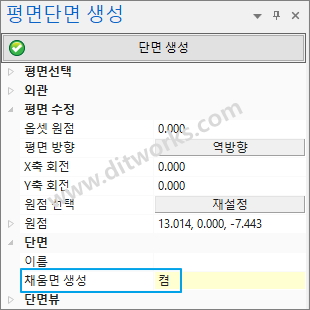

2) 옵션상에 채움면 생성을 ” 켬 ” 으로 설정하고 단면 생성을 합니다.

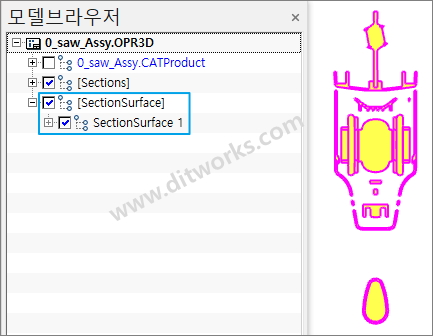

3) “모델 브라우저”상에 “Section Surface”가 생성된 것을 확인할 수 있습니다.

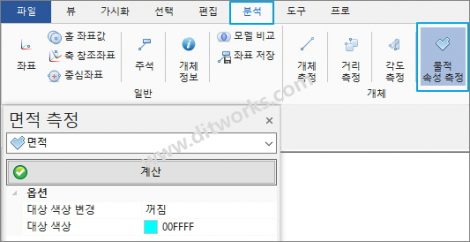

4) [ “분석“ 메뉴 -> 물적속성 측정 -> 면적 ] 기능을 실행합니다.

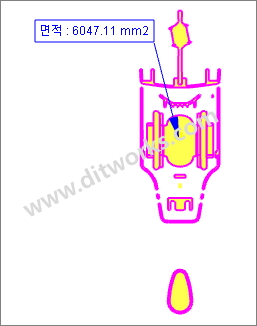

5) 채움면이 생성된 Section Surface를 선택하고 마우스 우클릭하여 [ 면적 : 선택완료 ] 아이콘을 선택한 후 , 면적값이 위치할 곳을 선택하면 “단면의 면적값”이 측정됩니다.

단면 작업시 “채움면 옵션”을 사용하면 간편하게 단면의 면적값을 측정할 수 있습니다.

감사합니다!
