[TIP] 홀의 단면 작업시 정확한 홀 단면을 생성하는 방법

안녕하세요 디아이티 기술지원팀입니다.

오늘은 홀 단면을 생성시 정확한 홀 단면을을 생성하는 방법에 대해 알아보겠습니다.

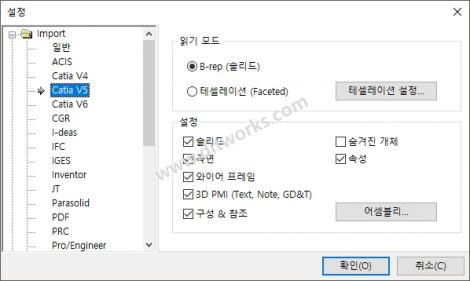

1) 파일을 열기 전에 [ ” 파일 ” 메뉴 -> 파일옵션 ] 기능을 실행합니다.

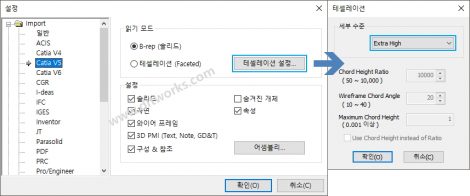

2) Import 목록에서 단면 작업하는 원본 확장자를 선택하고 테셀레이션 설정에서 세부수준을 “Extra high”로 설정합니다.

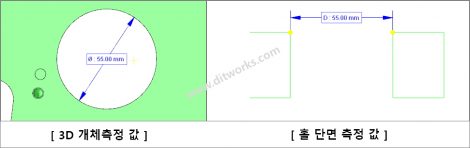

3) 세부수준을 “Extra high”로 설정하여 데이터를 오픈하면 홀의 형상이 정확하게 표현된 것을 확인할 수 있으며,
홀의 단면을 생성하여 치수 측정시 3D 개체의 측정값과 동일한것을 확인할 수 있습니다.

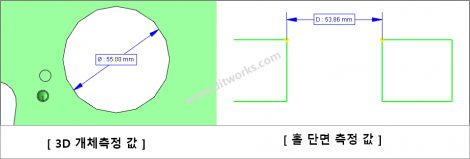

4) 세부준을 “Low”나 “Extra Low”로 낮추어 데이터를 오픈하면 홀의 형상이 각지게 표현되며 홀의 각진 부분에서 단면을 생성하여 측정시 3D 개체의 측정값과 오차가 발생할 수도 있습니다.

중요한 곡면이나 홀 부위에서 단면을 생성한 후 치수를 측정할 경우에는 반드시 “테셀레이션”의 세부수준을 “Extra High’로 설정하고 파일을 읽어서 작업하여야 오차 없이 측정이 가능합니다.
