치수 메뉴를 OPR3D-STD 버전에서 사용할수 있습니다.

안녕하세요 디아이티 기술지원팀입니다.

OPR3D V6 버전에서는 기존 OPR3D-Pro 제품에만 사용 가능했던 “2D 그리기/수정/치수 메뉴”가 OPR3D-STD 기본 기능으로 이동되었습니다.

오늘은 “2D 그리기/수정/치수 메뉴”에는 어떠한 기능이 있는지 확인해 보도록 하겠습니다.

1. 그리기 메뉴

“그리기” 메뉴에는 2점,3점을 선택하여 2D에서 자유롭게 라인,곡선,원,호 를 생성할 수 있는 기능이 있으며 문자,해칭,심볼 을 생성할 수 있습니다.

2. 수정 메뉴

“수정” 메뉴에는 2D도면상에 라인을 이동,복사,회전,배열 등 수정이 가능하며,
특히 ” 도면비교 ” 기능을 이용하여 수정 전/후 도면을 함께 읽어서 비교하면 변경된 부분를 자동으로 확인되어 편리합니다.

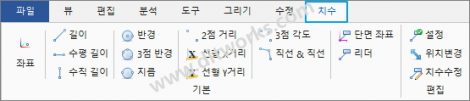

3. 치수 메뉴

” 치수” 메뉴에는 좌표,길이,지름,거리,각도 측정등을 측정할 수 있습니다.
“치수” 메뉴는 ‘분석’메뉴의 기능과 동일하며 차이점은 “치수” 메뉴로 측정한 치수값은 dwg 파일로 저장시 변환됩니다.

감사합니다!

디아이티/(주)디아이티웍스 기술지원팀
Tel: 02-6958-7755 support@ditworks.com
