[TIP] STEP 형식으로 내보내기 사용시 PMI 문자 데이터도 변환하는 방법

안녕하세요 디아이티 기술지원팀입니다.

오늘은 MODView V10과 OPR3D V6 신버전에서 [ ” 파일 “메뉴->파일옵션->Export-> STEP-AP242 ] 기능에  추가된 “ PMI 저장 “ 기능을 사용하여 STEP 변환시에도 PMI 문자도 같이 변환되어 사용하는 방법에 대해 알아보겠습니다.

1. STEP 저장시 PMI 문자 변환하는 방법

1) [ “ 파일 ”메뉴 -> 파일옵션 ] 기능을 실행합니다.

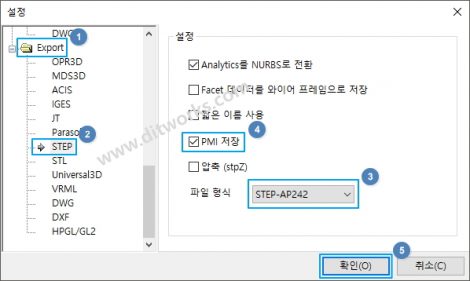

2) Export 목록에서 STEP 을 선택 후 파일형식은 “ STEP-AP242 “를 설정하고 , 설정 옵션애서 “PMI 저장” 기능을 선택합니다

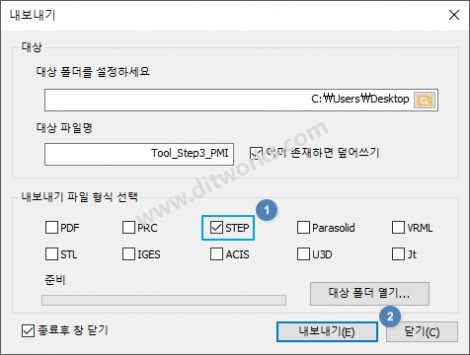

3) 파일을 오픈 후 [ “ 파일 ”메뉴 -> 내보내기 ] 가능을 실행하고 파일형식 옵션에서 STEP을 선택하여 내보내기 합니다.

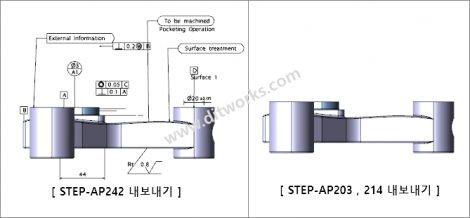

4) 저장된 STEP 파일을 오픈하면 PMI 문자도 변환된것을 확인할 수 있습니다.

감사합니다!

---
