[TIP] 교차점 선택 및 활용 방법

안녕하세요 디아이티 기술지원팀입니다.

오늘은 교차점을 선택하는 방법과 교차점을 활용하는 방법에대해 알아보겠습니다.

1. [ “선택 메뉴” -> 교차점 ] 기능을 선택하거나 “모두선택”  기능을 실행합니다.

2. 교차점 선택 방법 [기능을 실행 후]

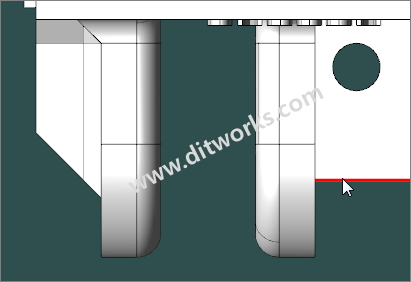

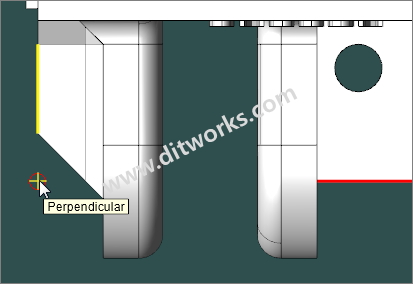

1) 교차점 확인이 필요한 엣지를 컨트롤 키를 눌러 선택합니다.

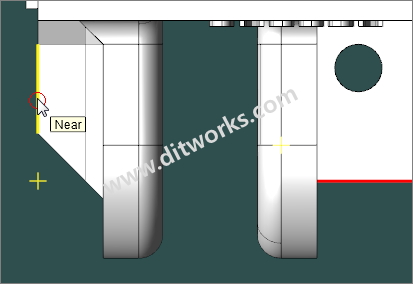

2) 컨트롤 키를 누르지않고 교차점 확인이 필요한 다른 엣지에 마우스 커서를 올려 놓습니다.

3) 노란색 스냅점이 교차가되는 부분에 나타나 선택할 수 있습니다.

3. 교차점을 활용하는 방법

1. 교차점의 좌표 값을 생성하는 방법

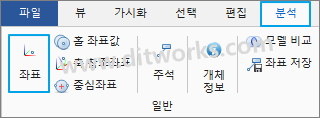

1) [ “분석 메뉴” -> 좌표 ] 기능을 실행합니다.

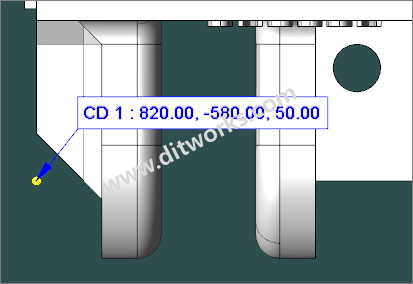

2) 교차점을 선택시 교차점의 좌표 값을 구할수 있습니다.

2. 모따기되어있는 교차점을 원점으로 변경하는 방법

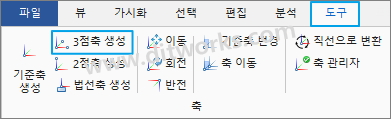

1) [ “도구 메뉴” -> 3점축 생성 ] 기능을 실행합니다.

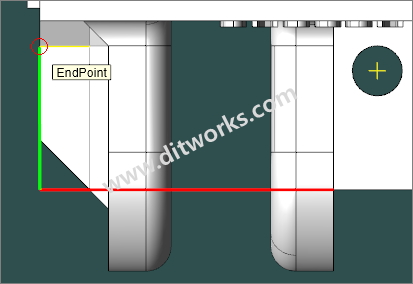

2) 교차점을 선택 후 X ,Y 좌표의 방향을 선택합니다.

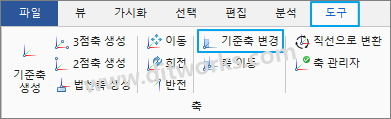

3) [ “도구 메뉴” -> 기준축 변경 ] 기능을 실행 후 생성된 축을 선택합니다.

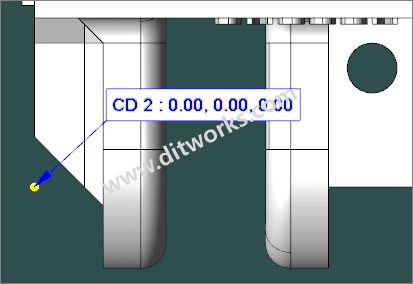

4) 좌표 기능을 실행하여 교차점을 선택시 원점이 변경된 것을 확인할 수 있습니다.

감사합니다!

---
