[TIP] 원점 설정한 단면 위치에서 옵셋하여 단면 생성하는 방법
안녕하세요 디아이티 기술지원팀입니다.
오늘은 원점 설정한 단면 위치에서 옵셋하여 단면 생성하는 방법에 대해 알아보겠습니다.
1. 옵셋하여 단면 생성하는 방법
1) [ “ 도구 ” 메뉴 -> 평면단면 ] 기능을 실행합니다.

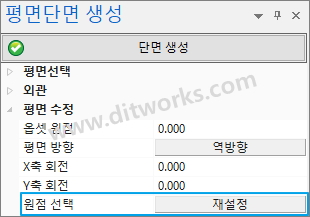

2) 평면단면 옵션에서 ” 원점선택 [ 재설정 ] ” 선택하여 단면 작업할 원점을 선택합니다.

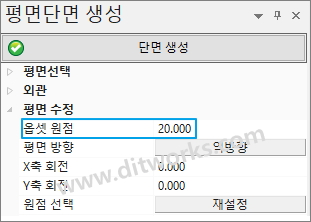

3) “ 옵셋 원점 “ 입력창에 원점으로부터 옵셋할 치수를 입력합니다.
4) 엔터 키를 누른 후 “ 단면 생성 “ 실행 시 원점위치로 부터 옵셋된 단면을 확인할 수 있습니다.
옵셋 기능을 이용하여 원점설정 후 원하는 위치의 단면을 간편하게 확인할 수 있습니다.
감사합니다!
