[TIP] 이전 버전의 치수 측정 메뉴를 추가하여 사용하기: 빠른 치수 측정법

안녕하세요 디아이티 기술지원팀입니다.

최신 버전인 OPR3D V5와 MODView V9에서는 치수를 측정하는 “분석” 메뉴가 그룹화 되면서 치수측정 기능을 찾기가 어렵다는 사용자분들의 의견이 많았습니다.
이를 개선하기 위해 기존 OPR3D V4와 MODView V8의 분석기능과 같이 빠르게 치수를 측정할 수 있도록 “빠른측정” 메뉴가 추가된 환경설정 파일을 공유합니다.

1. 메일에 첨부되어 있는 “빠른측정.inf” 파일을 OPR3D V5또는 MODView V9이 설치된 폴더에 저장합니다.
[ OPR3D V5 : C:\Program Files\OPR\OPR3D V5 , MODView V9 : C:\MODView V9 ]

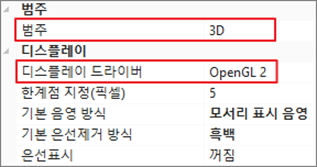

2. 메뉴 추가 후 재설정하기 [ “파일” 메뉴 -> 환경설정 -> “디스플레이 드라이브” ]의 설정값을 확인합니다.
[ 범주 옵션에서 2D 설정값도 확인 합니다. ]

빠른측정_사용법_1

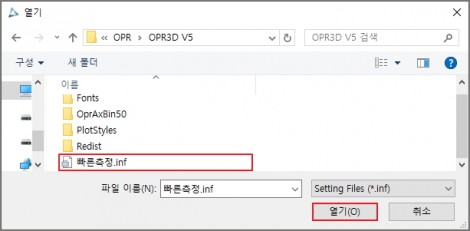

3. 작업중인 파일을 모두 닫고 [“파일” 메뉴-> 환경설정 -> 가져오기 ] 기능을 실행하여 저장해둔 “빠른측정.inf” 파일을 선택 합니다. 프로그램이 자동 종료되므로 OPR3D또는 MODView를 다시 실행합니다.

빠른측정_사용법_2

4. 매뉴를 확인해 보면 “빠른측정” 메뉴가 추가되어 있는 것을 확인할 수 있습니다.

빠른측정_사용법_3

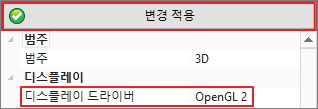

5. [“파일” 메뉴 -> 환경설정 -> “디스플레이 드라이브” ]의 설정값을 “위의 2번”에서 확인한 값으로 변경하고 “변경적용”을 선택합니다.

빠른측정_사용법_4

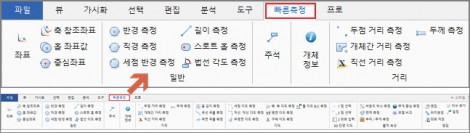

6. 이제 이전 버전처럼 모든 분석 기능의 아이콘들이 보이는 “빠른측정” 메뉴를 편리하게 사용할 수 있습니다.

빠른측정_사용법_5

감사합니다 !

디아이티/(주)디아이티웍스 기술지원팀
