[ NEW ] 좌표저장 NC Data Type X,Y Next Z 기능 추가

안녕하세요! 디아이티 기술지원팀입니다.

오늘은 OPR3D V5.6.0과 MODView V9.6.0의 패치 업데이트 이후 추가된 “좌표저장 NC Data Type X,Y Next Z” 기능에
대해 알아보겠습니다.

“NC Data Type X,Y Next Z” 기능이란?
기존 좌표 저장형식에서 NC Data Type XYZ 형식은 좌표 저장시 XYZ 좌표값이 한줄로 출력되는 것을 확인할 수 있습니다.
패치 업데이트 이후 추가된 NC Data Type X,Y Next Z 형식은 좌표 저장시 XY 좌표값이 첫줄로 입력되고 Z 좌표값이 두번째줄로 저장된것을
확인할 수 있습니다.
NC 가공시 XY축이 먼저 이동 후 Z축이 다음으로 이동이 필요한 경우 NC Data Type X,Y Next Z 형식으로 저장 시 Z축 추가 편집없이 편리하게
사용 가능한 기능입니다.

[ 좌표저장 NC Data Type X,Y Next Z 기능 사용 방법 ]

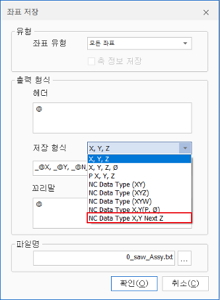

1. 좌표측정 작업을 완료 후 [ 분석 -> 좌표저장 ] 기능을 실행하여 저장형식란에서 NC Data Type X,Y Next Z 선택합니다.

저장형식_1

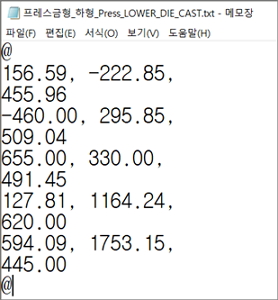

2. 확인 버튼을 누른 후 파일 확인시 Z 좌표값은 두번째줄로 출력되어 확인 가능합니다.
좌표저장-출력

[ 좌표저장 입력란 _@N 사용 방법 ]
: 좌표저장 입력란에서 좌표 저장시 두번째줄로 표기가 필요한 좌표값에서 _@N 입력 후 저장시 다음줄에 출력되어 나타납니다.

1. 좌표측정 작업을 완료 후 [ 분석 -> 좌표저장 ] 기능을 실행하여 저장형식 입력란에서 _@N을 입력합니다.

@N-저장

2. 확인 버튼을 누른 후 파일 확인시 _@N 입력된 좌표값은 두번째줄로 출력되어 확인 가능합니다.

좌표저장-출력 (1)

감사합니다!

디아이티/(주)디아이티웍스 기술지원팀
Tel: 02-2106-8989 support@ditworks.com
