[ NEW ] PMI 링크 설정 방법

안녕하세요 디아이티 기술지원팀입니다.
오늘은 MODView V9.5.1과 OPR3D V5.5.1의 패치 업데이트 이후 추가된  “연결된 데이터 강조 기능”에 대해
알아보겠습니다.

연결된 데이터 강조 기능이란?
기존 설계 데이터에서 PMI에 마우스를 올려두게 되면 PMI가 적용된 데이터 면의 색상이 하이라이트되어
쉽게 적용된 면을 확인할 수 있는 기능이며, MODView나 OPR3D에서 직접 측정한 치수도 동일하게 적용되어
측정된 치수가 어떤 부위의 치수인지 쉽게 확인할 수 있습니다.

[ 연결된 데이터 강조 기능 설정방법 ]

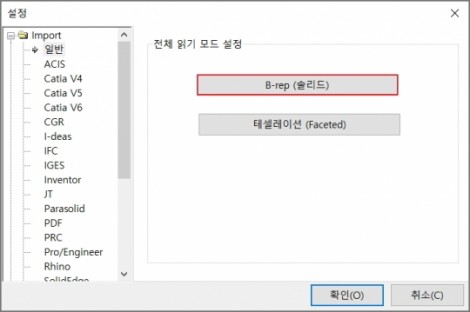

1. 기존 설계 데이터의 연결된 데이터 강조 기능을 사용하려면 [ 파일 -> 파일옵션 -> B-rep(솔리드) ] 변경하고 읽어야 합니다.
(MODView나 OPR3D에서 직접 측정한 데이터는 파일옵션의 읽기모드를 변경하지않고 “테셀레이션” 으로 읽어도 가능 합니다.)

PMI링크2

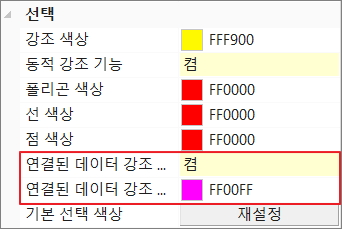

2. [ 파일 -> 환경설정 -> 연결된 데이터 강조 ] “켬” 으로 설정 합니다.(기본설정 값)

3. PMI 링크가 되어있는 면에 표시 될 색상을 선택 합니다.(기본값: 분홍색)

PMI링크1

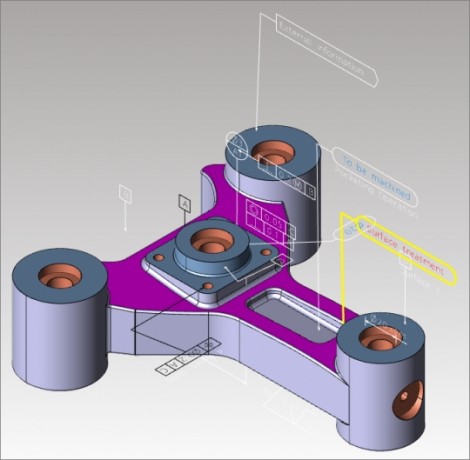

4. 변경적용을 누르고 PMI 상에 마우스 커서를 올리게되면 PMI가 링크 되어있는 면의 색상이 변경되는것을 확인 할 수 있습니다.

PMI링크3

감사합니다!

디아이티/(주)디아이티웍스 기술지원팀
Tel: 02-2106-8989 support@ditworks.com
